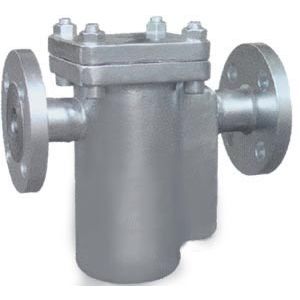

點擊放大法蘭U型過濾器圖片

UG法蘭U型過濾器

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭U型過濾器性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：UG

本文內容主要講述法蘭U型過濾器產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • 法蘭U型過濾器產品介紹
    U型過濾器UG原理作用：
        U型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，法蘭U型過濾器用來消除介質中的雜質，以保護閥門及設備的正常使用。該法蘭式U型過濾器具有結構，阻力小，排污方便等特點。法蘭式Y(jié)型過濾器適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。
        過濾精度可由濾網的大小來控制，過濾面積可定做。U型過濾器一般通水網為18-30目/cm2，通氣網為40-100目/cm2,通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52～1.2kpa。
        UGU型過濾器排污時把轉向閥轉向沖洗方向，水從轉向閥前部進入，往過濾網外部流過，然后又從過濾網外部進入轉向閥后部，雜物全部集中到排污口上，然后再打開排污閥進行排污，起到了較佳自動反沖洗過濾器全部功能。U型過濾器采用整體式閥體式多種過濾結構設計，雙排放接口，標準法蘭連接，可更換過濾內件，濾網精度18-500目可選，常規30目設計。具有壓力損失小，流通面積大，抗污性強，排污方便等優點。
    U型過濾器UG性能特點：
        ①結構簡單，可靠性強；
        ②拆裝方便，易清洗、維護；
        ③濾網規格多，滿足不同場合過濾要求。
    U型過濾器UG技術參數：
    公稱通徑 DN15-DN300 公稱壓力 1.6Mpa-5.0Mpa
    適用溫度 20℃~150℃ 適用介質 水、油品、蒸汽
    不銹鋼絲網的技術特性
    孔目數目(英寸) 絲徑 可攔截的粒徑(μm) 有效面積(%) 孔目數目(英寸) 絲徑 可攔截的粒徑(μm) 有效面積(%)
    10 0.508 2032 64 30 0.234 614 53
    12 0.457 1660 61 32 0.234 560 50
    14 0.376 1438 63 36 0.234 472 46
    16 0.315 1279 65 38 0.213 455 46
    18 0.315 1096 61 40 0.193 442 49
    20 0.315 955 57 50 0.152 356 50
    22 0.273 882 59 60 0.122 301 51
    24 0.273 785 56 80 0.102 216 47
    26 0.234 743 59 100 0.081 173 46
    28 0.234 673 56 120 0.081 131 38
    篩網目數與粒徑（μm）對照表
    目數 微米 目數 微米 目數 微米 目數 微米
    2.5 7925 12 1397 60 245 325 47
    3 5880 14 1165 65 220 425 33
    4 4599 16 991 80 198 500 25
    5 3962 20 833 100 165 625 20
    6 3327 24 701 110 150 800 15
    7 2794 27 589 180 83 1250 10
    8 2362 32 495 200 74 2500 5
    9 1981 35 417 250 61 3250 2
    10 1651 40 350 270 53 12500 1
    U型過濾器UG部件材質：
    閥體 碳鋼/不銹鋼 螺栓 不銹鋼
    墊片 柔性石墨/金屬纏繞墊/PTFE 濾芯網 不銹鋼
    U型過濾器UG外形尺寸：

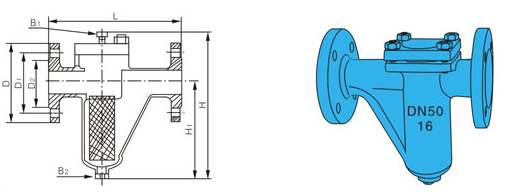

    法蘭U型過濾器結構圖
    公稱通徑 A L H
    10 150 80 125
    15 150 80 125
    20 180 100 153
    25 180 100 153
    40 200 155 304
    50 300 155 340
    65 340 220 380
    80 400 250 420
    100 500 295 502
    150 600 335 650
    200 786 395 770
