- 夾套保溫球閥產品介紹
-
夾套保溫球閥產品概述：
可拉伐閥門公司將為您介紹【夾套保溫球閥】相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、安裝維護及產品說明書；希望對用戶保溫球閥認識或選型有所幫助。
夾套保溫球閥產品介紹：

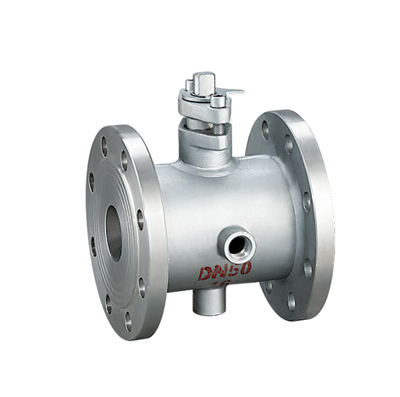

保溫球閥也稱夾套保溫球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保球閥內介質能夠正常工作。保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。球閥主體材料：WCB、CF8、CF8M、CF3、CF3M。
夾套保溫球閥結構特點：
保溫夾套球閥采用整體式夾套結構設計，更能均勻地保溫、保冷，保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的壓力為1MPa。
夾套保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。

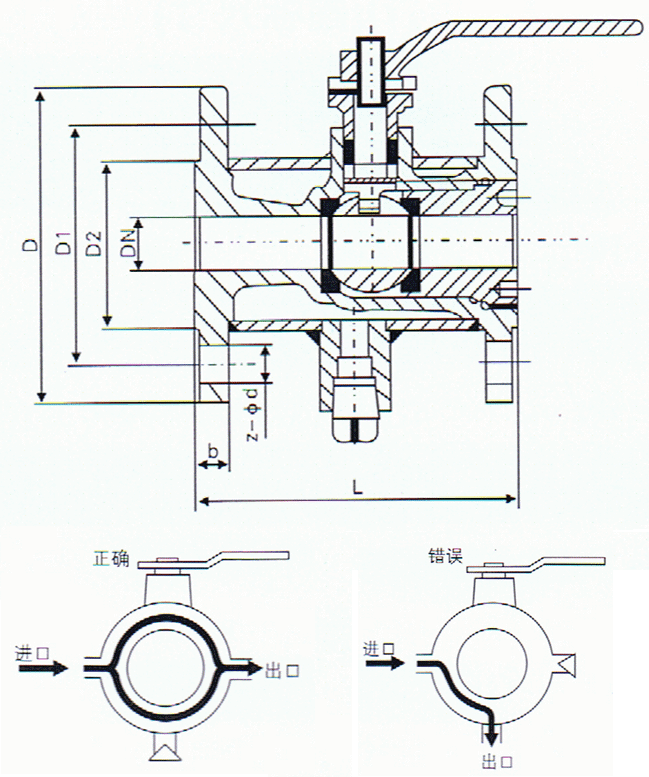

夾套保溫球閥結構圖：
BQ41H/F夾套保溫球閥--主要零部件材質：
| 序號 | 零件名稱 | 材質 | |
| GB | ASTM | ||
| 1 | 夾套 | 25 | A105 |
| 2 | 閥座 | WCB | A216-WCB |
| 3 | 閥體 | 25 | A105 |
| 4 | 密封圈 | PTFE、對位聚苯 | |
| 5 | 球體 | ||
| 6 | 閥桿 | 1Cr13 | A247-410 |
| 7 | 填料 | 柔性石墨 | |
| 8 | 填料壓蓋Gland | WCB | A216-WCB |
三、BQ41H/F夾套保溫球閥--主要外形及連接尺寸
| 公稱通徑(DN) | b | L | D | E | Q | H | W | 管螺紋 | ||
| (mm) | (in) | (mm) | (in) | P | ||||||
| 20 | 3/4″ | 19 | 117 | 40 | 11/2″ | 58.5 | 147 | 101 | 170 | G3/4″ |
| 25 | 1″ | 25 | 127 | 50 | 2″ | 62.5 | 156 | 106 | 170 | G3/4″ |
| 40 | 11/2″ | 38 | 165 | 65 | 21/2″ | 63.5 | 181 | 125 | 250 | G3/4″ |
| 50 | 2″ | 51 | 178 | 80 | 3″ | 68 | 218 | 135 | 250 | G3/4″ |
| 80 | 3″ | 76 | 229 | 150 | 6″ | 82 | 275 | 193 | 350 | G3/4″ |
| 100 | 4″ | 102 | 254 | 200 | 8″ | 83 | 300 | 265 | 420 | G3/4″ |
| 150 | 6″ | 152 | 292 | 250 | 10″ | 95 | 403 | 355 | 1000 | G3/4″ |
| 200 | 8″ | 203 | 330 | 300 | 12″ | 100 | 492 | 410 | 1300 | G3/4″ |
注：夾套保溫系列閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。
夾套保溫球閥產品說明：
該球閥由于采用了蒸汽夾套保溫，故即使外界溫度降到零度以下，此閥仍操作靈活，保證輸油管首能啟能閉。其優點是其它控制閥所沒有的，是重油輸送管道理想的控制閥門。
保溫球閥夾套連接方式：
可選擇內螺紋連接：DN15-DN20-G3/8，DN25-DN150-G1/2, DN200以上-G3/4
可選擇法蘭連接：DN15-DN50為DN15法蘭，DN65-DN150為DN20法蘭，DN200以上為DN25法蘭
夾套保溫球閥應用范圍：
保溫球閥根據結構不同，有整體式、二片式、對夾式保溫球閥等幾種結構形式，廣泛適用于化工、石油、制藥、冶金等行業的系統管路中。以輸送常溫下會凝固的重油、膠類等高粘度介質。
