- WZ41H波紋管閘閥產品介紹
| WZ41H波紋管閘閥原理作用： |
| WZ41H波紋管閘閥性能特點： |
②雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
③閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
④人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。
| WZ41H波紋管閘閥技術參數： |
|
設計與制造 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
|
API600、 |
ANSI B16.10、 |
ANSI B16.5、 |
API598、 |
| WZ41H波紋管閘閥部件材質： |
|
材 質 |
|
閥 體 |
閥 蓋 |
閥 桿 |
閥 瓣 |
密 封 面 |
填 料 |
||
|
WCB |
WCB |
WCB |
13Gr |
2Gr |
2Gr |
柔性石墨 |
|||
|
304 |
CF8 |
CF8 |
304 |
304 |
304 |
柔性石墨 |
|||
|
316 |
CF8M |
CF8M |
316 |
316 |
316 |
柔性石墨 |
|||
|
304L |
CF3 |
CF3 |
316 |
304L |
304L |
柔性石墨 |
|||
|
316L |
CF3 |
CF3 |
316 |
316L |
316L |
柔性石墨 |
|||
|
特 點 |
波紋管密封閥桿 |
雙層、三層波紋管 |
雙重密封 |
||||||
|
無升降手輪 |
位置指示 |
維修方便 |
|||||||

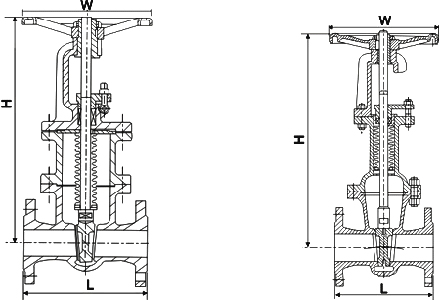

| WZ41H波紋管閘閥外形尺寸： |
| 壓力等級 | PN16 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 950 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 8 | 9 | 10 | 15 | 22 | 30 | 43 | 57 | 73 | 105 | 150 | 190 | 270 | 380 |
480 |
