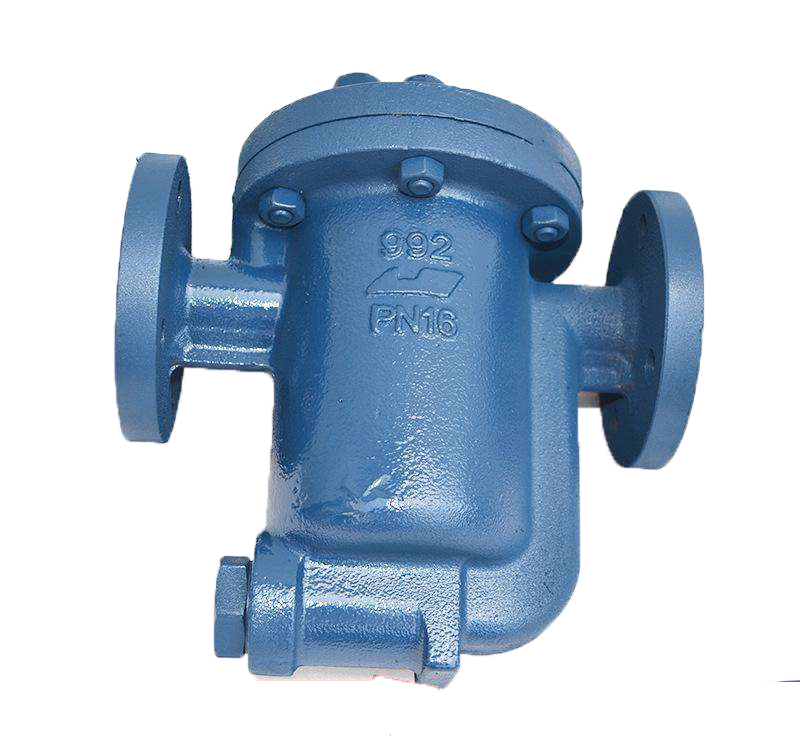

- 983倒置桶式蒸汽疏水閥產品介紹
| 983倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥原理作用： |
983倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥根據原理作用的不同，983倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥可分為以下三種類型：機械型、依靠蒸汽疏水閥內凝結水液位高度的變化而動作；熱靜力型、依靠液體溫度的變化而動作;熱動力型、依靠液體的熱動力學性質的變化而動作，一個983倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥的排水能力不能滿足要求時，可并聯安裝幾個蒸汽疏水閥。
983倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關，倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
| 983倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥性能特點： |
②疏水閥的不銹鋼閥瓣和閥座被單獨磨削加工后在機械裝置上一起配研，所有的其它部件都采用耐磨損、耐腐蝕的不銹鋼；
③疏水閥對背壓具有很好的適應性，除了由于壓差變小減少流量外，沒有其他不利影響，倒置桶只需要較小的力就可使疏水閥開啟。
| 983倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥技術參數： |
| 公稱通徑 | DN15-DN125 | 公稱壓力 | 1.6Mpa-6.4Mpa |
| 較低工作壓力 | 0.01Mpa | 較高允許溫度 | 550℃ |
| 較小過冷度 | 0℃ | 較高允許背壓率 | 85% |
| 983倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥部件材質： |
| 閥體 | 不銹鋼/碳鋼 | 閥蓋 | 不銹鋼/碳鋼 |
| 吊桶 | 不銹鋼 | 閥座 | 鎢鉻鈷合金 |
| 支架 | 不銹鋼 | 過濾網 | 不銹鋼 |

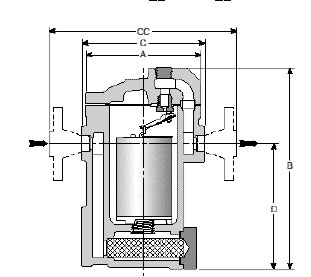

| 983倒置桶式蒸汽疏水閥,倒吊桶式蒸汽疏水閥外形尺寸： |
| 型號 | 通徑 | L | H | H1 | Φ |
| 991 | DN15-DN25 | 170 | 180 | 102 | 103 |
| 992 | DN20-DN25 | 215 | 238 | 130 | 145 |
| 993 | DN32-DN50 | 270 | 322 | 192 | 178 |
| 994 | DN32-DN50 | 320 | 380 | 212 | 203 |
| 815F(995) | DN50 | 320 | 416 | 252 | 220 |
| DN65 | 340 | 416 | 252 | 220 | |
| DN80 | 380 | 416 | 252 | 220 |
