- 襯氟閘閥產品介紹
可拉伐閥門將為您講解【襯氟閘閥】產品說明，【Z41F46襯氟閘閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；
襯氟閘閥產品簡述：
Z41F46、Z641F46、Z941F46耐腐蝕襯氟閘閥是閥門的一種。襯氟閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。
襯氟閘閥又稱氟塑料襯里耐腐閘閥，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的性能制做成各類閥門和壓力容器。
襯氟閘閥產品特點：
1.襯氟閘閥采用大楔角設計，保證使用壽命，又使閥門開關力矩小。密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
2.閘板全開后，圓形孔與管道直徑相遇，閥門流阻小，只相當于同結構長度的管道直管。
3.襯氟閘閥采用特殊的模壓工藝，內部與介質接觸的平面都襯上一層塑料（包括填料函），使組織致密，耐負壓，加之V型PTFE填料組合，使閥門達到零泄漏。
4.閘板和閥桿設計為一體結構，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中閥門的安全性。
5.襯氟閘閥支架上裝有定位螺釘，保證了閘板開關的對中性，避免損壞密封面。
6.介質可從兩側方向都可通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。
襯氟閘閥產品型號：
襯氟閘閥主要零部件材料表：
襯氟閘閥1.6Mpa外形尺寸表：
襯氟閘閥產品用途：
Z41F46、Z641F46、Z941F46耐腐蝕襯氟閘閥適用在-50℃~150℃的各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，襯氟閘閥FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。表面均勻包覆一層FEP。襯氟閘閥閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
襯氟閘閥產品型號：
|
手動 |
Z41F4明桿 | 氣動 | Z641F4明桿 |
| Z41F46明桿 | Z641F46明桿 | ||
| Z45F4暗桿 | Z645F4暗桿 | ||
| Z45F46暗桿 | Z645F46暗桿 | ||
| 電動 | Z9B41F4（防爆型.明桿） | 電動 | Z945F4暗桿 |
| Z9B41F46（防爆型.明桿） | Z945F46暗桿 |
襯氟閘閥主要零部件材料表：
|
零件名稱 |
精鑄球墨鑄鐵 | 碳鋼 | 不銹鋼 | |||
| QT | C | P | R | PL | RL | |
| 閥體、閥蓋、閥瓣 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
| 內襯材料 | FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE(超高分子量聚乙烯) | |||||
| 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
| 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |

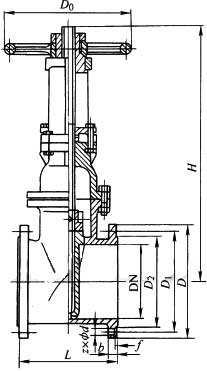

襯氟閘閥1.6Mpa外形尺寸表：
| 通徑DN | PNS Inch | L | D | D1 | D2 | f | b | Z-Φd | Do | H |
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 17 | 4-Ф14 | 160 | 230 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 3 | 19 | 4-Ф18 | 190 | 245 |
| 40 | 11/2 | 240 | 145 | 110 | 85 | 3 | 19 | 4-Ф18 | 220 | 285 |
| 50 | 2 | 250 | 160 | 125 | 100 | 3 | 21 | 4-Ф18 | 410 | 300 |
| 65 | 21/2 | 270 | 180 | 145 | 120 | 3 | 21 | 4-Ф18 | 440 | 340 |
| 80 | 3 | 280 | 195 | 160 | 135 | 3 | 22 | 8-Ф18 | 520 | 410 |
| 100 | 4 | 300 | 215 | 180 | 155 | 3 | 23 | 8-Ф18 | 600 | 465 |
| 125 | 5 | 325 | 245 | 210 | 185 | 4 | 24 | 8-Ф18 | 740 | 620 |
| 150 | 6 | 350 | 280 | 240 | 210 | 4 | 26 | 8-Ф23 | 830 | 710 |
| 200 | 8 | 400 | 335 | 295 | 265 | 4 | 26 | 12-Ф23 | 1020 | 780 |
| 250 | 10 | 450 | 405 | 355 | 320 | 4 | 28 | 12-Ф25 | 1230 | 1000 |
| 300 | 12 | 500 | 460 | 410 | 375 | 4 | 28 | 12-Ф25 | 1450 | |
| 350 | 14 | 550 | 520 | 470 | 435 | 4 | 38 | 16-Ф25 | 1635 | |
| 400 | 16 | 600 | 580 | 525 | 485 | 4 | 40 | 16-Ф30 | 1855 | |
| 450 | 18 | 650 | 640 | 585 | 545 | 4 | 44 | 20-Ф30 | 1990 | |
| 500 | 20 | 700 | 705 | 650 | 608 | 4 | 46 | 20-Ф34 | 2235 |
襯氟閘閥產品用途：
Z41F46、Z641F46、Z941F46耐腐蝕襯氟閘閥適用在-50℃~150℃的各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，襯氟閘閥FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。表面均勻包覆一層FEP。襯氟閘閥閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
