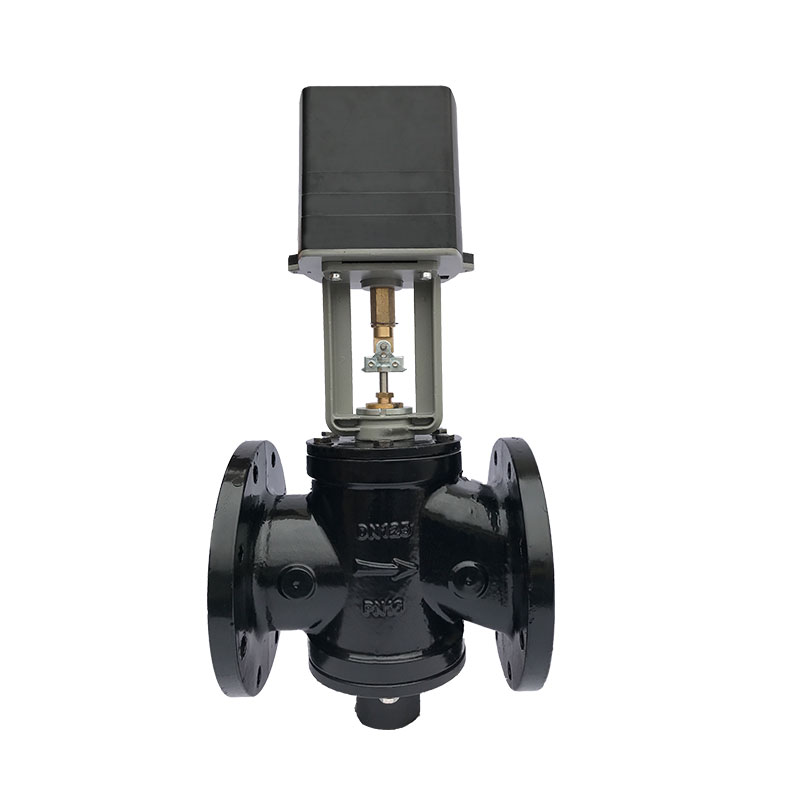

- 動態平衡電動二通閥產品介紹
| 動態平衡電動二通閥原理作用： |
動態平衡電動二通閥是在水力工況下，起到流量平衡調節的閥門。平衡閥一般分為：靜態平衡閥、動態平衡閥、壓差平衡閥。動態平衡電動二通閥的作用對象為介質的阻力。動態平衡電動二通閥主要通過調節閥體的開度，即調整閥門的Kv值(Cv值)來到達流量的調節；動態平衡閥和壓差平衡閥主要通過管道介質自身的阻力壓差來平衡。動態平衡電動二通閥既可安裝在供水管上，也可以安裝在回水管上，一般要安裝在回水管上，尤其對于高溫環路，為方便調試,更要裝在回水管上。注意：安裝有靜態平衡閥的系統,必須要通過專門的儀器調試，才能達到準確的流量平衡。
| 動態平衡電動二通閥性能特點： |
| 動態平衡電動二通閥技術參數： |
|
工作電源 |
220V AC/50Hz（60Hz） |
|
瞬態功率 |
4VA |
|
公稱壓力 |
PN1.6MPa |
|
關閉壓差 |
0.68MPa |
|
動作時間 |
約 15s |
|
工作壓差 |
10～100KPa或20～200KPa |
|
流量偏差 |
5% |
|
流量模數 （m3/h） |
0.32 0.40 0.50 0.65 0.80 1.00 1.25 |
|
介質溫度 |
2～90℃水 |
|
控制信號 |
三位浮點或二點三線 |
| 動態平衡電動二通閥部件材質： |

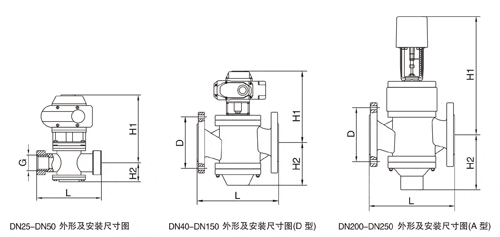

| 動態平衡電動二通閥外形尺寸： |
|
閥門形式 |
型號 |
規格 |
外形尺寸 |
||
|
長（L） |
下高（H2） |
上高（H1） |
|||
|
|
EDRV1 |
DN25 |
160 |
70 |
265 |
|
EDRV2 |
DN32 |
180 |
100 |
275 |
|
|
EDRV3 |
DN40 |
200 |
110 |
285 |
|
|
EDRV4 |
DN50 |
230 |
120 |
290 |
|
|
EDRV5 |
DN65 |
290 |
124 |
339 |
|
|
EDRV6 |
DN80 |
310 |
150 |
348 |
|
|
EDRV7 |
DN100 |
350 |
158 |
357 |
|
|
EDRV8 |
DN125 |
400 |
193 |
379 |
|
|
EDRV9 |
DN150 |
480 |
193 |
379 |
|
|
EDRV10 |
DN150 |
480 |
193 |
379 |
|
