- Z11H螺紋鍛鋼閘閥產品介紹
| Z11H螺紋鍛鋼閘閥原理作用： |
Z11H鍛鋼閘閥API602的對兩邊的密封和閘板行程一定的度數，讓Z11H鍛鋼閘閥成為楔式的，然后閥門在管線的中軸上進行作用，運用于裝置和容器的開關?
| Z11H螺紋鍛鋼閘閥性能特點： |
②閥門有上密封設計，閥桿采用柔性石墨和石墨盤根密封；
③栓接閥蓋，壓力密封和焊接閥蓋結構，固定閘板；
④全徑和縮徑，波紋管密封設計，低溫結構。
| Z11H螺紋鍛鋼閘閥技術參數： |
公稱壓力: Class150~1500(PN10~PN250)
適用介質：水、蒸汽、油品等
工作溫度: -110℃~560℃
連接方式: 螺紋,承插焊,對焊,RTJ, RF
閥門標準: API 602，EN/ISO15761，JB/T 7746
| Z11H螺紋鍛鋼閘閥部件材質： |
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閘板 |
A276 430&410 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
墊片 |
304夾柔性石墨 |
304+PTFE |
||
|
6 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
銷子 |
A276 420 |
A182 F304 |
||
|
9 |
填料壓蓋 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
10 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
A276 420 |
|||
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
16 |
手輪 |
A197 |
|||
|
17 |
墊片 |
A473 431 |
|||
|
18 |
填料 |
柔性石墨 |
PTFE |
||

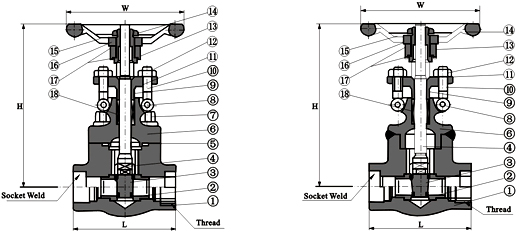

| Z11H螺紋鍛鋼閘閥外形尺寸： |
800LB
|
規格 |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
|
|
通徑 |
|
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
||
|
L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
||
|
H(開) |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
||
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
||
|
重量 |
螺栓式 |
2.1 |
2.0 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
|
|
焊接式 |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
||
|
規格 |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
|
|
通徑 |
|
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
||
|
L |
|
111 |
111 |
120 |
120 |
140 |
178 |
210 |
||
|
H(開) |
|
197 |
197 |
236 |
246 |
283 |
330 |
354 |
||
|
W |
|
125 |
125 |
160 |
160 |
180 |
200 |
240 |
||
|
重量 |
螺栓式 |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 |
|
|
焊接式 |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22.0 |
||
