- 日標法蘭截止閥產品介紹

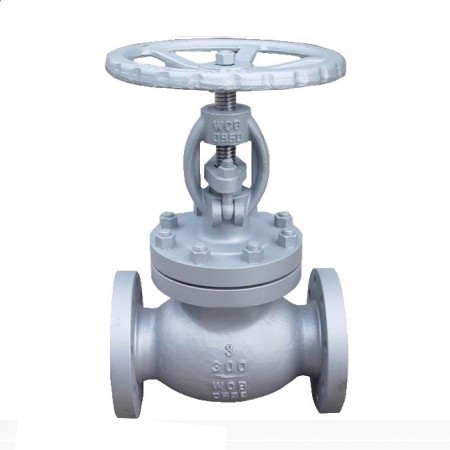

| J41H日標法蘭截止閥原理作用： |
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現(xiàn)后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。
法蘭日標截止閥用于石油、化工、電力、冶金、機械等裝置的自動控制系統(tǒng)中。
| J41H日標法蘭截止閥性能特點： |
②結構長度：JIS B2002
③法蘭尺寸：JIS B2212，2214
④檢驗標準：JIS B2003
| J41H日標法蘭截止閥技術參數(shù)： |
| 公稱通徑 | DN15-DN500 | 適用溫度 | -30℃-425℃ |
| 公稱壓力 | 10K-20K | 適用介質 | 水、油、蒸汽 |
| J41H日標法蘭截止閥部件材質： |
|
名稱 |
材料 |
||||||||
|
閥體/閥蓋/閥瓣 |
A216 WCB |
A352 LCB |
A217 WC6 |
A217 WC9 |
A217 C5 |
A351 CF8 |
A351 CF8M |
A351 CF3 |
A351 CF3M |
|
閥桿 |
A182 F6 |
A182 F304 |
A182 F316 |
A182 F304L |
A182 F316L |
||||
|
閥桿螺母 |
ZcuAl10Fe3 Bronze |
||||||||
|
手輪 |
KTH350-10 |
||||||||
|
螺柱 |
A193-B7 A320-L7 A193-B8 |
||||||||
|
螺母 |
A194-2H A1 94-7 A194-8 |
||||||||
| J41H日標法蘭截止閥外形尺寸： |
|
型號 |
規(guī)格（mm） |
尺寸（mm） |
||||||||
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
|
J41H/W/Y-10K |
1/2″ |
15 |
108 |
95 |
70 |
52 |
12 |
4-Φ15 |
200 |
100 |
|
3/4″ |
20 |
117 |
100 |
75 |
58 |
14 |
4-Φ15 |
205 |
120 |
|
|
1″ |
25 |
127 |
125 |
90 |
70 |
14 |
4-Φ19 |
230 |
140 |
|
|
11/4″ |
32 |
140 |
135 |
100 |
80 |
16 |
4-Φ19 |
240 |
140 |
|
|
11/2″ |
40 |
165 |
140 |
105 |
85 |
16 |
4-Φ19 |
270 |
160 |
|
|
2″ |
50 |
203 |
155 |
120 |
100 |
16 |
4-Φ19 |
300 |
200 |
|
|
21/2″ |
65 |
216 |
175 |
140 |
120 |
18 |
4-Φ19 |
340 |
220 |
|
|
3″ |
80 |
241 |
185 |
150 |
130 |
18 |
8-Φ19 |
360 |
240 |
|
|
4″ |
100 |
292 |
210 |
175 |
155 |
18 |
8-Φ19 |
420 |
280 |
|
|
5″ |
125 |
356 |
250 |
210 |
185 |
20 |
8-Φ23 |
460 |
350 |
|
|
6″ |
150 |
406 |
280 |
240 |
215 |
22 |
8-Φ23 |
500 |
400 |
|
|
8″ |
200 |
495 |
330 |
290 |
265 |
22 |
12-Φ23 |
590 |
450 |
|
|
10″ |
250 |
622 |
400 |
355 |
325 |
24 |
12-Φ25 |
710 |
500 |
|
|
12″ |
300 |
698 |
445 |
400 |
370 |
24 |
16-Φ25 |
810 |
550 |
|
|
14″ |
350 |
787 |
490 |
445 |
415 |
26 |
16-Φ25 |
880 |
600 |
|
|
16″ |
400 |
914 |
560 |
510 |
475 |
28 |
16-Φ27 |
940 |
650 |
|
