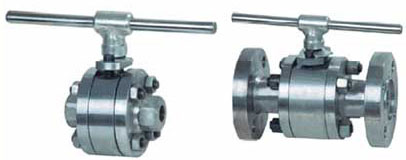

鍛鋼金屬硬密封球閥的閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松，球閥能適用于較高的溫度及各種介質工況。球體及閥座采用特殊硬化處理，密封面不擦傷。 采用下裝式閥桿，設置倒密封結構，能確保填料處可靠密封。金屬硬密封結構球閥應按規定流向使用。
1、鍛鋼金屬硬密封球閥手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關 位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，硬密封球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電。打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以上為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。
7、鍛鋼金屬硬密封球閥可訂制API耐火設計。
鍛鋼金屬硬密封球閥產品設計：
鍛鋼金屬硬密封球閥的球體表面采用噴涂技術，通過對各種不同工況條件的處理，球體閥座密封面的處理，高硬度。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨。適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。金屬硬密封球閥有浮動球和固定球兩種結構鍛鋼金屬硬密封球閥金屬閥座環與球面接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封。同時，由于彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,特別是在低壓條件下。
| 公稱通徑 | 尺寸 | |||
| L | H | D | D1 | |
| 10 | 90 | 76 | 32 | 3/8 |
| 15 | 90 | 76 | 32 | 1/2 |
| 20 | 100 | 81 | 38 | 3/4 |
| 25 | 115 | 92 | 45 | 1 |
| 32 | 130 | 114 | 55 | 11/4 |
| 40 | 150 | 125 | 65 | 11/2 |
| 50 | 170 | 144 | 75 | 2 |

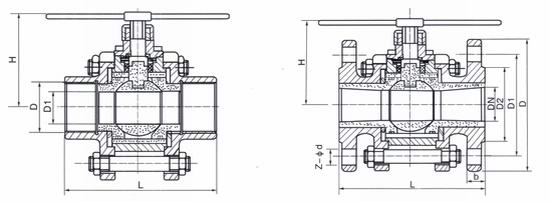

鍛鋼三片式硬密封球閥Q41H型主要連接尺寸
| 公稱通徑 | 尺寸 | |||||||||||||||
| L | d1 | L1 | D | D1 | D2 | b | Z-Φd | H | ||||||||
| mm | in | 全通徑FP | 縮徑RP | 全通徑FP | 縮徑RP | 全通徑FP | 縮徑RP | QA41 | QA341 | QA641 | QA941 | |||||
| 15 | 1/2″ | 130 | - | 15 | - | - | - | 95 | 65 | 45 | 14 | 4-14 | 62 | - | 200 | - |
| 20 | 3/4″ | 140 | - | 20 | - | - | - | 105 | 75 | 55 | 14 | 4-14 | 68 | - | 204 | - |
| 25 | 1″ | 150 | - | 25 | - | - | - | 115 | 85 | 65 | 14 | 4-14 | 75 | - | 215 | 360 |
| 32 | 11/4″ | 165 | - | 32 | - | - | - | 135 | 100 | 78 | 16 | 4-14 | 85 | - | 240 | 390 |
| 40 | 11/2″ | 182 | - | 40 | - | - | 145 | 110 | 85 | 16 | 4-18 | 95 | - | 264 | 395 | |
| 50 | 2″ | 200 | - | 50 | - | - | - | 160 | 125 | 100 | 16 | 4-18 | 110 | - | 360 | 472 |
| 65 | 21/2″ | 220 | - | 65 | - | - | - | 180 | 145 | 120 | 18 | 4-18 | 130 | - | 379 | 530 |
| 80 | 3″ | 250 | 283 | 80 | 65 | - | - | 195 | 160 | 135 | 20 | 4-18 | 155 | - | 452 | 580 |
| 100 | 4″ | 280 | 305 | 100 | 80 | - | - | 215 | 180 | 155 | 20 | 8-18 | 180 | 320 | 479 | 630 |
| 125 | 5″ | 320 | 381 | 125 | 100 | - | - | 245 | 210 | 185 | 22 | 8-18 | 250 | 380 | 646 | 710 |
| 150 | 6″ | 360 | 403 | 150 | 125 | - | - | 280 | 240 | 210 | 24 | 8-23 | 275 | 400 | 666 | 670 |
| 200 | 8″ | 400 | 419 | 200 | 150 | - | - | 335 | 295 | 265 | 26 | 12-23 | 330 | 450 | 615 | 825 |
鍛鋼金屬硬密封球閥具有普通球閥的各項性能指標外、更優越的材質密度能更適用于易燃易爆的介質，并且還特具備了耐高溫、耐摩擦和雙流項進、出口自密封功能，其中二塊式還備有了出口單向密封、由不銹鋼彈簧來調節閥座，使閥門的扭矩更加均衡，硬密封球閥在高頻率、高溫差、高壓差的條件下，開關性能穩定。根據用戶需要,可以在閥座密封面與球體之間設計有密封脂注入系統.鍛鋼金屬硬密封球閥目前被廣泛應用于造紙、原油、天燃?xì)?、石化以及各?lèi)含有顆粒、易磨損、易沖蝕、易引起火災的相關工業。
