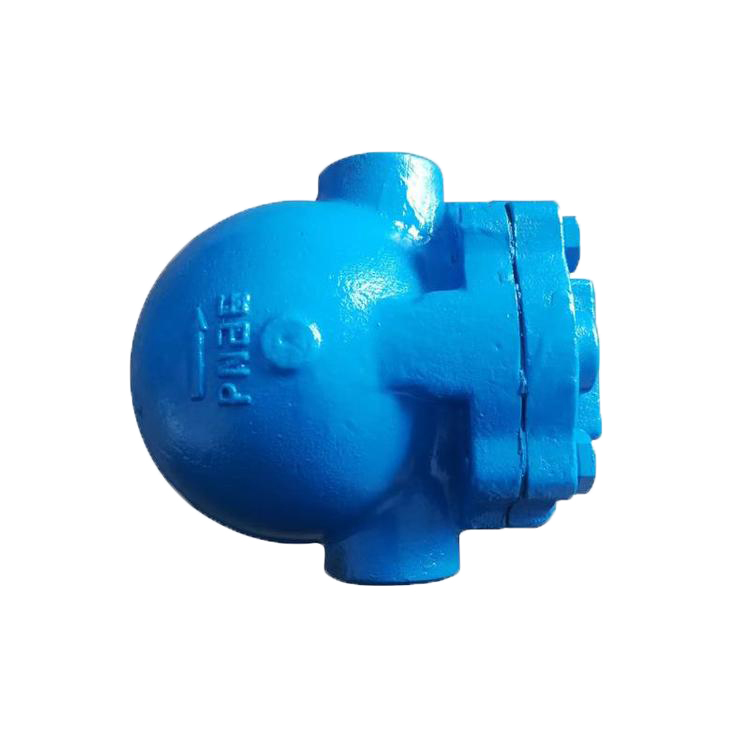

點擊放大FT14H杠桿浮球式蒸汽疏水閥圖片

FT14H杠桿浮球式蒸汽疏水閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的FT14H杠桿浮球式蒸汽疏水閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述FT14H杠桿浮球式蒸汽疏水閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • FT14H杠桿浮球式蒸汽疏水閥產品介紹
    FT14H杠桿浮球式蒸汽疏水閥原理作用：
        當蒸汽冷凝時釋放蒸發焓形成冷凝水，冷凝水中只含有飽和水焓，為了確保系統的較大傳熱效率，冷凝水必須從系統中排除。蒸汽中所攜帶的空氣和其它不凝性氣體在蒸汽和換熱面上形成熱阻層同樣也必須從系統中排除。FT14H杠桿浮球式蒸汽疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳?xì)怏w盡快排出；同時較大限度地自動防止蒸汽的泄漏。
        FT14H杠桿浮球式蒸汽疏水閥根據原理作用的不同，FT14H杠桿浮球式蒸汽疏水閥可分為以下三種類型：機械型、依靠蒸汽疏水閥內凝結水液位高度的變化而動作；熱靜力型、依靠液體溫度的變化而動作;熱動力型、依靠液體的熱動力學性質的變化而動作，一個FT14H杠桿浮球式蒸汽疏水閥的排水能力不能滿足要求時，可并聯安裝幾個蒸汽疏水閥。
        FT14H杠桿浮球式蒸汽疏水閥該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體。當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得較好的加熱效果。
    FT14H杠桿浮球式蒸汽疏水閥性能特點：
        ①能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得較高的熱效率；
        ②蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定；
        ③排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音；
        ④密封性能卓越，密封面采用球面結構，工作時無集中磨損，使用壽命長。
    FT14H杠桿浮球式蒸汽疏水閥技術參數：
    公斤/小時（kg/h）
    FT14H杠桿浮球式蒸汽疏水閥DN15-DN25            疏水閥的工作壓差(ΔP).kg/cm2
      0.1bar 0.3bar 0.5bar 1bar 2bar 3bar 5bar 7bar 9bar 10bar 12bar 15bar
    2kg 650 775 960 1125 1250
    7kg 370 460 610 700 790 925 1030 4400
    10kg 270 370 475 540 600 700 800 890 1000 1075
    15kg 170 260 320 370 405 475 535 585 690 780 820 920
    公斤/小時（kg/h）
    FT14H杠桿浮球式蒸汽疏水閥DN32-DN50            疏水閥的工作壓差(ΔP).kg/cm2
      0.1bar 0.3bar 0.5bar 1bar 2bar 3bar 5bar 7bar 9bar 10bar 12bar 15bar 17bar
    1kg 2450 3050 4375 5500
    2kg 1320 2270 2950 3650 1550
    5kg 1000 1300 1650 2300 3050 3550 4400
    9kg 850 1100 1300 1700 2350 3250 3510 4200 4800
    12kg 750 950 1150 1500 1950 2500 3000 3400 4050 4300 4430
    17kg 510 800 950 1350 1780 2250 2500 2850 3250 3600 3900 4200 4350
        ①表中的kg值代表了相應壓力下的閥座編號；
        ②壓差是指疏水閥入口端與出口端的壓力差；
        ③排量是指蒸汽凝結水在單位小時內連續排放的量。
    杠桿浮球式蒸汽疏水閥FT14H部件材質：
    閥體/閥蓋 WCB/WC6 雙閥座 不銹鋼
    浮球 不銹鋼 控制架 不銹鋼
    杠桿浮球式蒸汽疏水閥FT14H外形尺寸：
    FT14H杠桿浮球式蒸汽疏水閥尺寸圖
    DN L H H1
    15 121 148 70
    20 121 148 70
    25 145 158 70
    32 270 240 80
    40 270 240 80
    50 270 240 80
