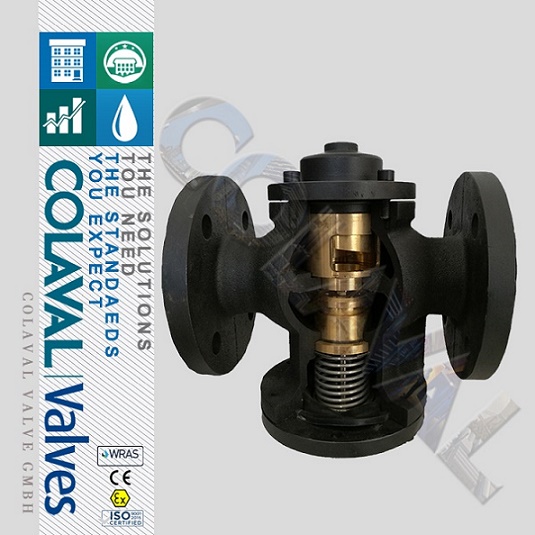

- 進口自力式流量平衡閥產品介紹
進口自力式流量平衡閥產品概述
德國COLAVAL閥門辦事處提供【自力式流量平衡閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
進口自力式流量平衡閥概述
ZLF/ZL47F自力式流量平衡閥是一種利用介質自身的壓力變化進行自我控制而保持流經該閥被控系統流量不變的閥門，具有流量指示，可在線調節。運行前一次性調節，即可使系統流量自動恒定在要求的設定值。
進口自力式流量平衡閥參數
| 公稱通徑：DN32-DN600 | 閥體材質：鑄鋼、不銹鋼 | |
| 公稱壓力：1.0Mpa-2.5Mpa | 連接方式：法蘭連接 | |
| 適用溫度：-10℃~100℃ | 工作壓差：0.02MPa-0.3MPa | |
| 適用介質：空調水,乙二醇溶液 | 流量誤差：5% |
進口自力式流量平衡閥原理
被控介質輸入控制閥后，閥前壓力P1通過導壓管輸入膜片下室，經手動整體旋塞節流后的壓力P2，通過自動閥瓣上的導壓孔輸入膜片上室，P1與P2的差即△P=P1-P2稱為有效壓力，P1作用膜片上產生的推力與P2作用膜片上產生的推力差與彈簧反力平衡，確定了自動閥瓣與閥座的相對位置，從而確定閥的流量。當△P=P1-P2增加時，流量有增大的趨勢，P1作用膜片上產生的推力與P2作用膜片上產生的推力差，使自動閥瓣向閥座方向移動，從而改變了自動閥瓣與閥座之間的流通面積，增大了阻力，使P2增加，限定流量的增大，增大后的P2作用在膜片上的推力加上彈簧反力與P1作用在膜片上的推力在新的位置產生平衡，△P又恢復到原定值，達到控制流量的目的。反之，同理。
進口自力式流量平衡閥尺寸
|
DN
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
160
|
200
|
215
|
230
|
275
|
290
|
315
|
350
|
430
|
520
|
635
|
|
H1
|
182
|
191
|
197
|
205
|
259
|
268
|
337
|
257
|
407
|
452
|
486
|
|
H2
|
91
|
147
|
147
|
154
|
181
|
211
|
227
|
260
|
303
|
367
|
430
|
|
Kvs
|
16
|
20
|
32
|
50
|
80
|
125
|
214
|
285
|
603
|
-
|
-
|
|
流量范圍
|
0.5-4
|
1-7
|
2.10
|
3-15
|
5-25
|
10-35
|
15-50
|
20-80
|
40-160
|
-
|
-
|
流量平衡閥原理介紹
【進口動態流量平衡閥】德國COLAVAL閥門辦事處提供動態流量平衡閥標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
動態流量平衡閥簡介：
動態平衡閥：動態流量平衡閥、定流量平衡閥、流量平衡閥。動態流量平衡閥是在冷源熱源設備的出口常用的閥門，其主要目的是為了在設備運行的時候，各個設備的流量不超標。在每個冷源的出口安裝動態流量平衡閥，其可以根據上游的壓力波動，使得通過閥體的過流面積和流量系數和壓差的平方根的乘積為一個定值，即Q=K*A*p^0.5為定值，使得通過比如冷源的流量保持不變。動態平衡閥的工作原理：
通過改變平衡閥閥芯的過流面積來適應閥門前后的變化。根據系統壓差變動而自動變化阻力系數，在一定的壓差范圍內，可以有效地通過流量保持一個常值，即當閥門前后的壓差增大時，通過閥門的自動關小的動作能夠保持流量不增大，反之，當壓差減小時，閥門自動開大，流量仍舊保持恒定。但是，當壓差小于或大于閥門正常工作范圍時，它畢竟不能提供額外的壓頭，此時閥門達到全開或全關位置流量仍然比設定流量低或*不能控制。
