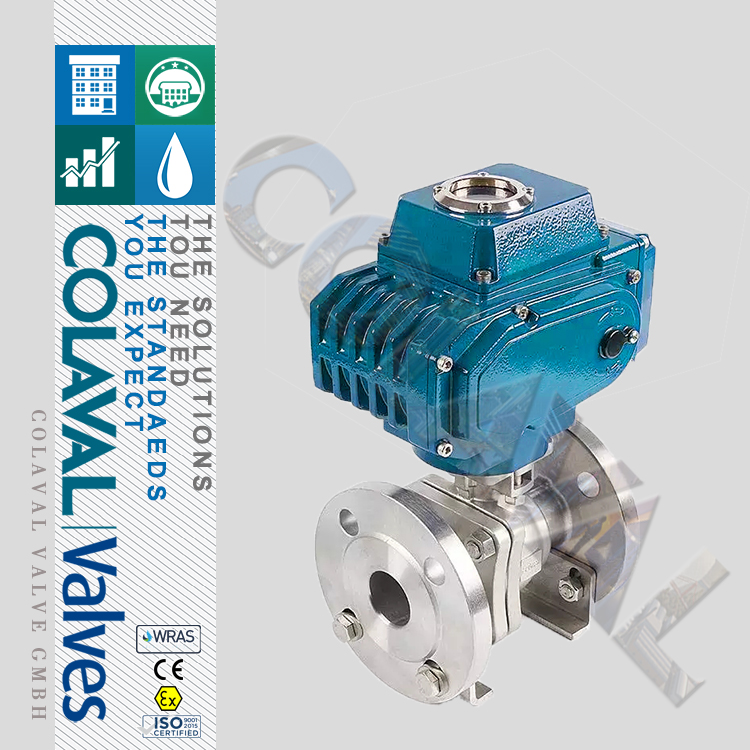

點擊放大進口法蘭電動球閥圖片

進口法蘭電動球閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的進口法蘭電動球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述進口法蘭電動球閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • 進口法蘭電動球閥產品介紹
    德國COLAVAL可拉伐閥門辦事處提供【進口法蘭電動球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。。
    進口法蘭電動球閥概述：

    進口法蘭電動球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質可以毫無損失的流過。配用TE001高性能執行機構，產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還事宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
    進口法蘭電動球閥參數：
    閥體材質 執行器參數
    公稱通徑：DN15-DN400 傳動方式：電動（帶手動）
    公稱壓力：1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa 控制電源：110/220V AC；50/60Hz
    適用溫度：-40℃～350℃ 動作時間：10s；30s；45s；135s
    適用介質：水、油、氣、蒸汽、酸堿物 防護等級：IP65；IP67可定制IP68
    閥體材質：鑄鐵，鑄鋼，不銹鋼 保護裝置：內置過熱保護、過載保護
    連接方式：法蘭 控制方式：開關型、無源觸點信號、開度信號、智能型
    進口法蘭電動球閥結構：
    ①流體阻力小，球閥是所有閥類中流體阻力較小的一種，即使是縮徑球閥，其流體阻力也相當??；
    ②止推軸承減小閥桿摩擦力矩，可使用閥桿長期操作平衡靈活；
    ③閥座密封性能好，密封圈為聚四氟乙烯等，結構易于密封而且球閥的密封能力隨著介質的壓力的增大而增大；
    ④閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增大而增大；
    ⑤由于聚四氟乙烯材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長；
    ⑥下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可以形成金屬接觸，確保閥桿密封。

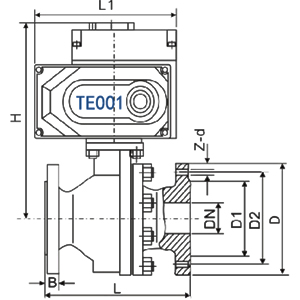

    進口法蘭電動球閥尺寸：
    主要連接外形和尺寸
    單位：mm
    通徑 L D D2 D1 B H L1 z-d
    15 130 95 65 45 14 176 161 4-14
    20 140 105 75 55 14 180 161 4-14
    25 150 115 85 65 14 182 161 4-14
    32 165 135 100 78 16 188 161 4-18
    40 180 145 110 85 16 198 161 4-18
    50 200 160 125 100 16 203 161 4-18
    65 220 180 145 120 18 222 188 4-18
    80 250 195 160 135 20 237 188 8-18
    100 280 215 180 155 20 281 268 8-18
    125 320 245 210 185 22 300 268 8-18
    150 360 280 240 210 240 300 268 8-23
    200 400 335 295 265 26 368 268 12-23
    250 533 405 335 320 30 418 268 12-25
    注：此外形尺寸為1.6Mpa壓力球閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
    進口法蘭電動球閥由電動執行器和鑄鋼球閥組成，可作為開關切斷或接收4-20MA信號實現流量調節。整體精小，接線簡單，安裝方便。是工業自動化中常見的控制元件。電動法蘭球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。特別適用于介質是粘稠、含顆粒、纖維性質的場合，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
