進口自力式壓差旁通閥產品概述
德國COLAVAL閥門辦事處提供【自力式壓差旁通閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
進口自力式壓差旁通閥概述

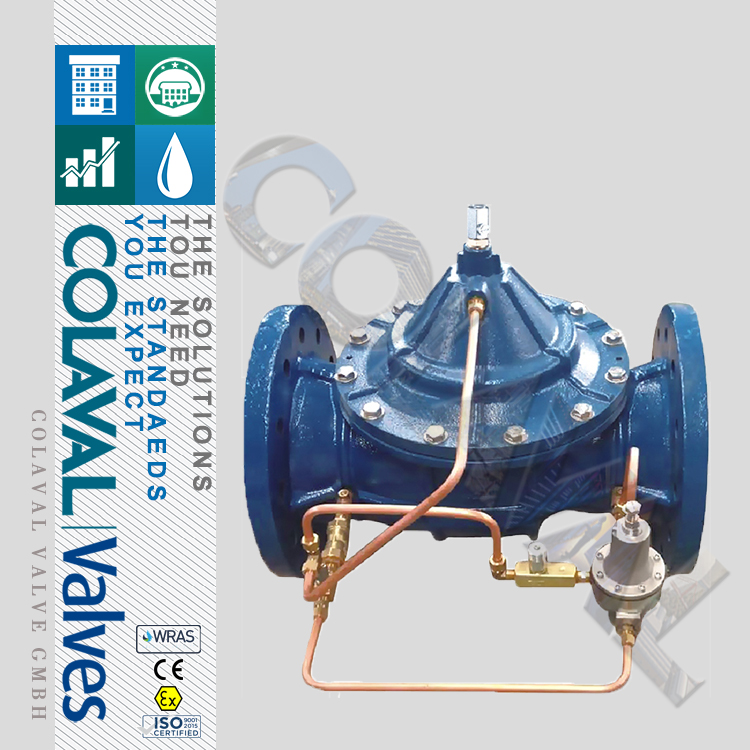

進口自力式壓差旁通閥是一款液壓驅動的水力控制閥。用于空調系統供/回水之間以平衡壓差的閥門。壓差旁通平衡閥可提*系統的利用率，保持壓差的精*恒定值，并可*大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。800X壓差旁通平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全靠介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。
進口自力式壓差旁通閥參數
| 公稱通徑：DN50-DN500 | 閥體材質：球墨鑄鐵、鑄鋼、不銹鋼、銅 | |
| 公稱壓力：1.0Mpa-2.5Mpa | 閥蓋材質：球墨鑄鐵、鑄鋼、不銹鋼、銅 | |
| 適用溫度：0℃-95℃ | 彈簧材質：不銹鋼304 | |
| 連接方式：法蘭連接 | 膜片材質：三元乙丙EPDM | |
| 適用介質：水、非腐蝕性液體 | 導閥配件：不銹鋼、黃銅 | |
| *小壓差：0.1Mpa | 表面處理：環氧樹脂涂層 | |
| 產品噴涂：GB15607-2008 | 法蘭標準：GB/T17241.6 | |
| 設計制造：CJ/T219 ；JB/T 10674-2006 | EN1092-2 (BS4504) | |
| 結構長度：GB/T12221 | ISO 7005-2 | |
| 檢驗測試：CJ/T219 | DIN 2501 |
進口自力式壓差旁通閥原理
當主閥進出口間壓差變化時，導閥兩端的壓差發生變化，導閥開度發生變化，壓差大時導閥開度大，控制室的泄水量增大，主閥控制室壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在設定值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
進口自力式壓差旁通閥尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L/大
|
230
|
290
|
310
|
350
|
350
|
480
|
600
|
730
|
850
|
850
|
1100
|
1100
|
1250
|
|
L/小
|
203
|
216
|
241
|
292
|
330
|
356
|
495
|
622
|
698
|
914
|
914
|
978
|
978
|
|
H
|
139
|
159
|
179
|
214
|
214
|
333
|
407
|
476
|
526
|
526
|
624
|
624
|
720
|
|
H1
|
85
|
95
|
102
|
112
|
127
|
145
|
172
|
205
|
232
|
262
|
292
|
325
|
360
|
|
重量kg
|
14
|
19
|
23
|
32
|
45
|
68
|
125
|
200
|
260
|
310
|
560
|
620
|
880
|
進口自力式壓差旁通閥流量水損
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
Kv值
|
87
|
136
|
160
|
185
|
345
|
524
|
795
|
1280
|
1820
|
|
Cv值
|
100.6
|
157.2
|
185.0
|
213.9
|
398.9
|
605.9
|
919.2
|
1479.9
|
2104.3
|
通常，用Kv或Cv值來衡量一個閥門的流量性能。Kv表示15℃的水通過閥門產生的壓力差ΔP為1bar時的流量Q(m3/h)；Cv表示60°F的水通過閥門產生的壓力差ΔP為1PSI時的流量Q(GPM)。對于水來說，Kv值的計算公式可以簡化為：Kv=Q/√ΔP （Q-流量m3/h；ΔP-閥門兩端的壓力差bar；）。
進口自力式壓差旁通閥氣蝕現象
當流體以較*的流速通過閥門的閥蓋時，壓力會下降。當壓力降到液體的飽和氣壓時，液體會汽化，在流體中形成氣泡。當這些氣泡*速通過閥門的時候，會切削閥門內部的配件，其產生的破壞力不亞于泥沙等雜質對閥門的破壞。孔蝕現象同時還會帶來明顯的噪音和震動。
防止孔蝕現象的方法：總原則是降低壓差，降低流速。
1. 如果條件允許，增加下游壓力；
2. 選用更大口徑的閥門，降低流體通過閥門的流速；
3. 并聯使用多個閥門，降低通過單個閥門的流量，降低閥門的輸入壓力；
4. 對于減壓閥，可以串聯使用多個閥門，來降低通過單個閥門的壓差大小。
進口自力式壓差旁通閥安裝說明
調試：當管線的壓差小于所需壓差值，順時針旋轉向?qū)чy上的調節螺釘，直到達到所需的壓差；當管線的壓差大于所需壓差值，逆時針旋轉向?qū)чy上的調節螺釘，直到達到所需的壓差。
