點擊放大Q11F三片式不銹鋼絲扣球閥圖片

Q11F三片式不銹鋼絲扣球閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q11F三片式不銹鋼絲扣球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述Q11F三片式不銹鋼絲扣球閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • Q11F三片式不銹鋼絲扣球閥產品介紹
    Q11F三片式不銹鋼絲扣球閥原理作用：
           Q11F三片式不銹鋼絲扣球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 Q11F三片式球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
           Q11F三片式球閥是由三部分組成，兩邊的閥蓋和中間閥體，三片式球閥 不同于二片式球閥和一片式球閥的地方在于拆卸維修方便。
    Q11F三片式不銹鋼絲扣球閥性能特點：
           ①流體阻力小，其阻力系數與同長度的管段相等；
           ②結構簡單、體積小、重量輕；
           ③緊密可靠，現球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用；
           ④操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制；
           ⑤維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
    Q11F三片式不銹鋼絲扣球閥技術參數：
    公稱通徑DN（mm） 10（3/8"）~100（4"）
    公稱壓力PN（Mpa） 1.0~2.5
    使用溫度（℃） -20~180
    適用介質 水、氣、油品
    Q11F三片式不銹鋼絲扣球閥部件材質：
    零件名稱 閥體 球體 閥桿 填料 密封
    材質屬性 碳鋼、不銹鋼 不銹鋼 不銹鋼 聚四氟乙烯 聚四氟乙烯
    Q11F三片式不銹鋼絲扣球閥外形尺寸：

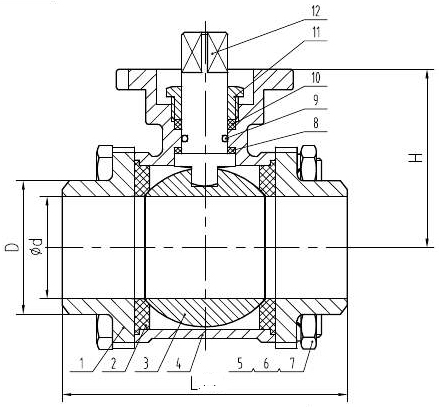

    Q11F三片式不銹鋼絲扣球閥尺寸圖
    DN L D H E
    10 65 12 51 100
    15 68 15 55 100
    20 79 20 60 115
    25 86 25 68 129
    32 100 32 80 137
    40 110 38 90 165
    50 129 48 98 173
    65 164 64 120 219
    80 194 80 128 240
    100 251 100 172 330
