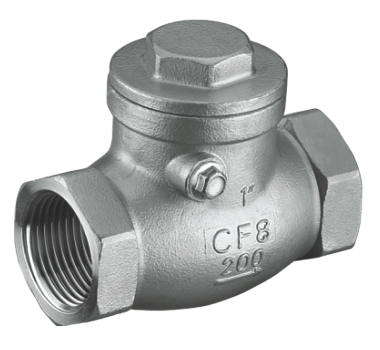

點擊放大H14W不銹鋼絲扣止回閥,H14W不銹鋼絲口止回閥圖片

H14W不銹鋼絲扣止回閥,H14W不銹鋼絲口止回閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H14W不銹鋼絲扣止回閥,H14W不銹鋼絲口止回閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。

型號:

本文內容主要講述H14W不銹鋼絲扣止回閥,H14W不銹鋼絲口止回閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息!

  • H14W不銹鋼絲扣止回閥,H14W不銹鋼絲口止回閥產品介紹
    H14W不銹鋼絲扣止回閥原理作用:
        H14W不銹鋼絲口止回閥的啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流。H14W不銹鋼絲口止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型,通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動,旋啟式止回閥安裝位置不受限制,通常安裝于水平管路,但也可以安裝于垂直管路或傾料管路上。注意:止回閥只允許介質向一個方向流動,應特別注意介質流動方向,應使介質正常流動方向與閥體上指示的箭頭方向相一致,否則就會截斷介質的正常流動。
        H14W不銹鋼絲扣止回閥采用內裝搖臂旋啟式結構,H14W不銹鋼絲扣止回閥的所有啟閉件都裝于閥體內部,不穿透閥體,除了中法蘭部位用密封墊片和密封環外,整體沒有外漏點,杜絕閥門外泄的可能。H14W不銹鋼絲扣止回閥搖臂和閥瓣連接處采用球面連接的結構,使得閥瓣在360度范圍內有一定的自由度,有適當?shù)奈⒘课恢醚a償。
    H14W不銹鋼絲扣止回閥性能特點:
        ①閥體與閥蓋采用墊片密封,拆卸維護方便;
        ②旋啟式結構,能夠自行靈活止回;
        ③旋啟式結構能夠使閥瓣自行調整,密封效果更好;
        ④可水平與垂直安裝。
    H14W不銹鋼絲扣止回閥技術參數:
        ①公稱通徑:DN15-DN80
        ②公稱壓力:1.6MPa
        ③工作介質:水、氣、油
        ④工作溫度:-20℃≤T≤180℃
    H14W不銹鋼絲扣止回閥部件材質:
    零件名稱 材質屬性 零件名稱 材質屬性
    閥體 不銹鋼 閥瓣 不銹鋼
    定位銷 不銹鋼 密封 聚四氟乙烯
    H14W不銹鋼絲扣止回閥外形尺寸:

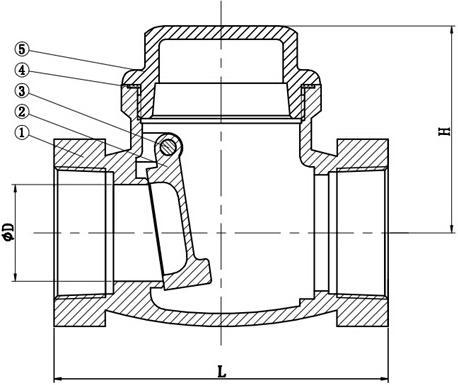

    H14W不銹鋼絲扣止回閥尺寸圖
    DN L D H
    15 63 15 42
    20 78 25 48
    25 86 24 52
    32 101 30 58
    40 112 37 63
    50 132 46 72
    65 163 63 90
    80 183 73 102
