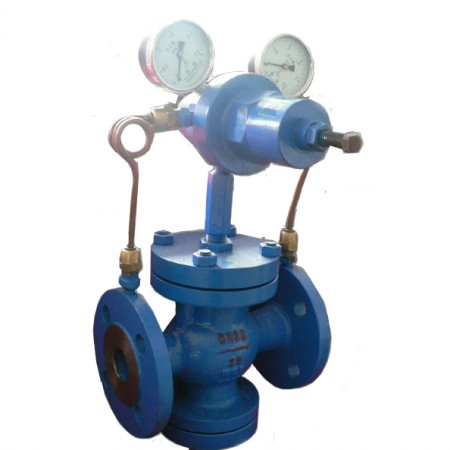

點擊放大YK43F氣體減壓閥,先導活塞式減壓閥圖片

YK43F氣體減壓閥,先導活塞式減壓閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的YK43F氣體減壓閥,先導活塞式減壓閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述YK43F氣體減壓閥,先導活塞式減壓閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • YK43F氣體減壓閥,先導活塞式減壓閥產品介紹
    YK43F先導活塞式氣體減壓閥原理作用：
        YK43F氣體減壓閥,先導活塞式減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。YK43F氣體減壓閥,先導活塞式減壓閥的作用原理是靠閥內流道對水流的局部阻力降低水壓，水壓降的范圍由連接閥瓣的薄膜或活塞兩側的進出口水壓自調節。管道上如一次減壓不夠可采取二次減壓；減壓系統通常需采取一備一用，防止因現用減壓閥故障而破壞系統或下游設備。
        對于軟密封減壓閥，在規定時間內不得有滲漏，對于金屬密封的減壓閥，滲漏量應不大于較大流量的0.5%；出口流量變化時，直接作用的出口壓力偏差值不大于20%，先導式不大于10%；進口壓力變化時，直接作用式的出口壓力偏差值不大于10%，先導式不大于5%；通常減壓閥的閥后壓力P2與閥前壓力P1之差必須≥0.2Mpa。
        直接作用減壓閥：利用出口壓力變化，直接控制閥瓣運動的減壓閥。
        先導式減壓閥：由主閥和導閥組成，出口壓力的變化通過放大來控制主閥動作的減壓閥。
        薄膜式減壓閥：采用膜片作為敏感原件來帶動閥瓣運動的減壓閥。
        活塞式減壓閥：采用活塞作為敏感原件來帶動閥瓣運動的減壓閥。
    YK43F先導活塞式氣體減壓閥性能特點：
        YK43F氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成；主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成，導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
        本產品主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。
    YK43F先導活塞式氣體減壓閥技術參數：
    公稱壓力 1.6Mpa 2.5Mpa 4.0Mpa 6.4Mpa 10.0Mpa 16.0Mpa
    殼體試驗壓力 2.4Mpa 3.75Mpa 6.0Mpa 9.6Mpa 15.0Mpa 24Mpa
    密封試驗壓力 1.6Mpa 2.5Mpa 4.0Mpa 6.4Mpa 10.0Mpa 16.0Mpa
    較高進口壓力 1.6Mpa 2.5Mpa 4.0Mpa 6.4Mpa 10.0Mpa 16.0Mpa
    出口壓力范圍 0.1Mpa-1.0Mpa 0.1Mpa-1.6Mpa 0.1Mpa-2.5Mpa 0.5Mpa-3.5Mpa 0.5Mpa-3.5Mpa 0.5Mpa-4.5Mpa
    壓力特性偏差 GB12245-2005
    流量特性偏差 GB12245-2005
    較小壓差值 0.15Mpa 0.15Mpa 0.2Mpa 0.4Mpa 0.8Mpa 1.0Mpa
    滲漏量 X/F(聚四氟乙稀/橡膠)：O滲漏      Y(硬密封)：按GB12245-2005
    流量系數
    DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
    Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500
    YK43F先導活塞式氣體減壓閥部件材質：
    閥體 閥蓋 底蓋 WCB/FCB*
    閥座 閥盤 2Cr13/304*
    缸套 2Cr13/25(鍍硬鉻)/304*
    活塞 2Cr13/銅合金/銅合金*
    活塞環 合金鑄鐵/對位聚苯*
    導閥座 導閥桿 2Cr13/304*
    膜片 1Cr18Ni9Ti
    主閥 導閥彈簧 50CrVA
    調節彈簧 60Si2Mn
    密封墊(X/F/Y) 橡膠/聚四氟乙稀/硬質合金
    導閥體 導閥蓋 25/304*
    YK43F先導活塞式氣體減壓閥外形尺寸：

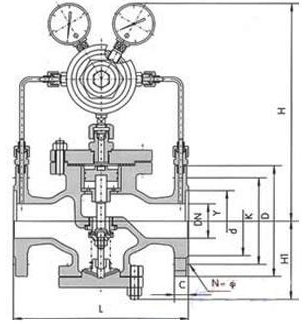

    YK43F氣體減壓閥結構圖,YK43F先導活塞式減壓閥尺寸圖
    PN1.6Mpa-PN4.0Mpa
    公稱通徑DN L H Hl
    1.6/2.5MPa 4.0MPa
    15 160 180 290 90
    20 160 180 300 98
    25 180 200 300 110
    32 200 220 300 110
    40 220 240 320 125
    50 250 270 320 125
    65 280 300 325 130
    80 310 330 365 160
    100 350 380 365 170
    125 400 450 475 200
    150 450 500 475 210
    200 500 550 515 240
    250 650 560 290
    300 800 705 335
    350 850 745 375
    400 900 780 405
    450 900 730 455
    500 950 835 465
    PN6.4Mpa-PN16.0Mpa
    公稱通徑DN L H Hl
    6.4MPa 10.0/16.0MPa
    15 180 180 300 100
    20 180 200 310 105
    25 200 220 31 120
    32 220 230 310 120
    40 240 240 335 135
    50 270 300 335 135
    65 300 340 340 140
    80 330 360 380 170
    100 380 380 185
    125 450 490 215
    150 500 490 225
    200 550 535 260
    250 650 580 310
    300 800 725 355
    350 850 765 395
    400 900 800 435
    500 950 855 495
