- Q41F天然氣球閥產品介紹
| Q41F天然氣球閥原理作用： |
Q41F天然氣球閥采用特殊設計的雙斜面彈性密封圈，有效的降低了球體與密封圈之間的摩擦力，減少了操作力矩。Q41F天然氣球閥當介質壓力較小時，密封圈與球體接觸面積較小，故有較大的密封比壓，確?？煽棵芊?。當介質壓力較大時，密封圈與球鐵接觸面積也相應增大。故密封圈能承受較大的介質推力而不會損壞，確?？煽棵芊狻?/span>
| Q41F天然氣球閥性能特點： |

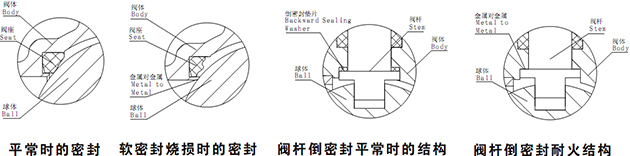

②防靜電結構：根據用戶的需要，球閥可設計成防靜電結構，即在球體與閥桿之間設置導電彈簧，使閥門在開啟過程中產生的靜電能通過所設置的靜電通道傳入管路導入地下，達到清除靜電的目的，避免靜電打火點燃介質，確保系統安全。
| Q41F天然氣球閥技術參數： |
|
型號
|
公稱壓力
|
試驗壓力
|
適用溫度
|
適用介質
|
|
|
強度（水）
|
密封（水）
|
||||
|
Q41F
|
1.6
|
2.4
|
1.8
|
≤150℃
|
蒸汽、水、油
|
| Q41F天然氣球閥部件材質： |
| 零件名稱 | 閥體 | 球體 | 閥桿 | 手柄 |
| 材質屬性 | 鑄鋼、不銹鋼 | 不銹鋼 | 不銹鋼 | 鑄鐵、不銹鋼 |
| Q41F天然氣球閥外形尺寸： |
| 通徑 | 尺寸 | ||||||
| L | D | D1 | D2 | b-f | z-Φd | H | |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 84 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 95 |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-18 | 105 |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-18 | 120 |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-18 | 125 |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-18 | 150 |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-18 | 180 |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-18 | 190 |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-18 | 220 |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-23 | 238 |
| 200 | 457 | 335 | 295 | 265 | 30-3 | 12-23 | 250 |
