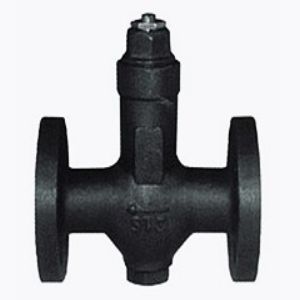

- STC可調恒溫式波紋管蒸汽疏水閥產品介紹
| STC可調恒溫式波紋管蒸汽疏水閥原理作用： |
STC可調恒溫式波紋管蒸汽疏水閥根據原理作用的不同，STC可調恒溫式波紋管蒸汽疏水閥可分為以下三種類型：機械型、依靠蒸汽疏水閥內凝結水液位高度的變化而動作；熱靜力型、依靠液體溫度的變化而動作;熱動力型、依靠液體的熱動力學性質的變化而動作，一個蒸汽疏水閥的排水能力不能滿足要求時，可并聯安裝幾個蒸汽疏水閥。
STC可調恒溫式波紋管蒸汽疏水閥閥芯不銹鋼波紋管內充一種汽化溫度低于水飽和溫度的液體。隨蒸汽溫度變化控制閥門開關，該閥設有調整螺栓，可根據需要調節使用溫度，一般過冷度調整范圍低于飽和溫度15℃-40℃，背壓率大于70%。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下，處于開啟位置；當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥開始關閉，隨蒸汽溫度變化控制閥門開關，阻汽排水。
| STC可調恒溫式波紋管蒸汽疏水閥性能特點： |
②自動排放空氣，無氣堵，壓力波動時，不影響疏水閥正常工作；
③該閥內件全部采用不銹鋼，耐腐蝕性強；
④有直通式、角式和法蘭連接，體積小、方便安裝，可任意角度安裝。
| STC可調恒溫式波紋管蒸汽疏水閥技術參數： |
| 公稱通徑 | DN15-DN100 | 公稱通徑 | 1.6Mpa-4.0Mpa |
| STC可調恒溫式波紋管蒸汽疏水閥部件材質： |
| 閥體 | 不銹鋼/碳鋼 | 內件 | 不銹鋼 |
| STC可調恒溫式波紋管蒸汽疏水閥外形尺寸： |
| 型號 | 通徑 | L | H | H1 | Φ |
| STC | DN15 | 150 | 117 | 43 | 43.5 |
| DN20 | 165 | 48 | |||
| DN25 | 160 | 170 | 53 | ||
| DN32 | 230 | 136 | 72 | 47.5 | |
| DN40 | |||||
| DN50 | 235 | / | 50 | ||
| DN65 | 82 | 61.5 | |||
| DN80 | 310 | 200 | / | 75 | |
| DN100 | 113 | 155.5 |
