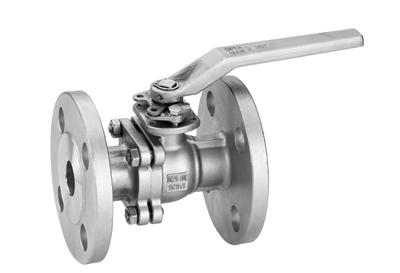

點擊放大日標法蘭球閥圖片

Q41F日標法蘭球閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標法蘭球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：Q41F

本文內容主要講述日標法蘭球閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • 日標法蘭球閥產品介紹
    Q41F日標法蘭球閥原理作用：
           Q41F日標法蘭球閥主要為JIS標準，按日本標準設計，制造，生產、檢測的閥門叫做日標閥門。適用于JIS10K、JIS20K的各種管路上。Q41F日標法蘭球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
    Q41F日標法蘭球閥性能特點：
           ①閥桿防飛出結構：當介質通過閥門，閥體中腔的壓力可能將閥桿推出。為防止這種情況發生，在閥桿下部設置一凸臺結構，這樣即使火災時，填料，止推軸承被燒損或其他原因引起填料等損壞，閥體內的介質壓力將使閥桿凸臺與閥體上密封緊密接觸，防止介質大量從損壞的填料部位處泄露；
           ②防靜電裝置：當操作閥門時，由于球體和聚四氟乙烯等非金屬材料閥座之間摩擦，會產生靜電電荷并聚積在球體行。為防止產生靜電火花，特在閥門上設置防靜電裝置，把產生的靜電導出；
           ③防火結構：本公司浮動球閥閥座采用獨特結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座與球體吻合密封，從而阻止火勢蔓延和介質外流；
           ④中部法蘭無外漏結構：閥體與左體的連接部位是靠墊片密封，為防止由于火災、高溫或震動等因素引起的該處密封泄露，特設計為閥體與左體金屬金屬接觸，形成止口法蘭，保證無外漏；
           ⑤自動泄壓結構：當滯留在閥門中腔的介質由于管道系統壓力或介質溫度等因素引起的變化，從而出現中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門的安全。
    Q41F日標法蘭球閥技術參數：
    設計標準 BS5351
    法蘭連接結構長度 JIS B2002
    結構長度(焊接) -
    連接法蘭 JIS B2212 B2214
    對焊端 -
    試驗和檢驗 JIS B2003
    Q41F日標法蘭球閥部件材質：
    名稱 WCB類 CF8類 CF3類 CF8M類 CF3M類
    閥體左體 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
    球體 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
    B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
    閥桿 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
    閥座 PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
    閥座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
    彈簧   3yc-7/17-49H
    O形圈 NBR 氟橡膠
    螺柱 A193-B7 A193-B8
    螺母 A194-2H A194-8
    Q41F日標法蘭球閥外形尺寸：
    日標法蘭球閥結構圖
    JIS 10K 結構尺寸
    DN ФD L ФE ФB ФC T N-Фh H H1 W M P A1 A2
    15 15 108 95 70 52 12 4-15 48 79 135 9 9 6 6
    20 20 117 100 75 58 14 4-15 53 84 135 9 9 6 6
    25 25 127 125 90 70 14 4-19 64 95 170 11 11 6 7
    32 32 140 135 100 80 16 4-19 71 103 170 11 11 6 7
    40 38 165 140 105 85 16 4-19 76 111 200 14 14 7 9
    50 50 178 155 120 100 16 4-19 85 120 200 14 14 7 9
    65 64 190 175 140 120 18 4-19 104 153 300 17 17 9 11
    80 76 203 185 150 130 18 8-19 114 163 300 17 17 9 11
    100 100 229 210 175 155 18 8-19 140 182 400 22 22 non 11
    125 125 356 250 210 185 20 8-23 183 260 500 27 27 14 non
    150 150 394 280 240 215 22 8-23 202 280 800 27 27 14 non
    200 200 457 330 290 265 22 12-23 253   1100 27 27 14 non
