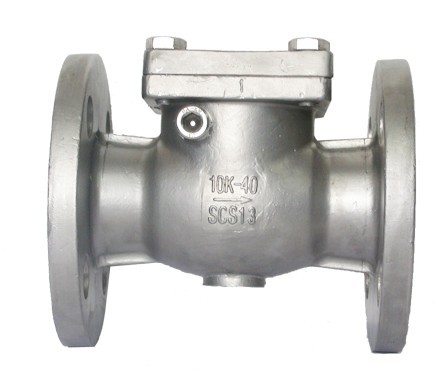

點擊放大H44H旋啟式日標止回閥圖片

H44H旋啟式日標止回閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H44H旋啟式日標止回閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述H44H旋啟式日標止回閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • H44H旋啟式日標止回閥產品介紹
    H44H旋啟式日標止回閥原理作用：
        H44H旋啟式日標止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。日標止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，H44H旋啟式日標止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。H44H旋啟式日標止回閥安裝方式：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。
        H44H旋啟式日標止回閥是以日本JIS標準生產制造，H44H旋啟式日標止回閥壓力以K來表述。
    H44H旋啟式日標止回閥性能特點：
        ①水平或垂直管道均可使用，安裝方便；
        ②流道通暢、流體阻力小。
    H44H旋啟式日標止回閥技術參數：

    設計制造

    結構長度

    法蘭尺寸

    壓力溫度

    試驗檢驗

    JIS B2074 B2084

    JIS B2002

    JIS B2212 B2214

    JIS B2074 B2084

    JIS B2003
    H44H旋啟式日標止回閥部件材質：
    閥體 WCB WC1 WC6 WC9
    閥座 25 15CrMoA 12Cr1MoVA
    閥瓣 WCB WC1 WC6 WC9
    搖桿 WCB WC1 WC6 WC9
    閥蓋 25 15CrMoA 12Cr1MoVA
    銷軸 1Cr17Ni2 20Cr1Mo1V1A
    密封環 S軟鋼（增強柔性石墨） S軟鋼 F軟鋼
    H44H旋啟式日標止回閥外形尺寸：

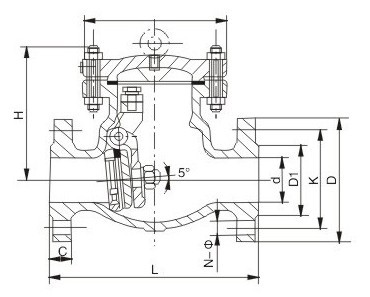

    H44H旋啟式日標止回閥尺寸圖
    mm in L D D1 D1 b n-φd H
    50 2 203 152 120.7 92 19.0 4-φ19 165
    65 21/2 216 178 139.7 105 22.4 4-φ19 175
    80 3 241 190 152.4 127 24.0 4-φ19 190
    100 4 292 229 190.5 157 24.0 8-φ19 215
    125 5 356 254 216.0 186 24.0 8-φ22.5 240
    150 6 406 279 241.3 216 25.4 8-φ22.5 265
    200 8 495 343 298.5 270 28.4 8-φ22.5 320
    250 10 622 406 362.0 324 30.2 12-φ25.4 365
    300 12 698 483 431.8 381 32.0 12-φ25.4 415
