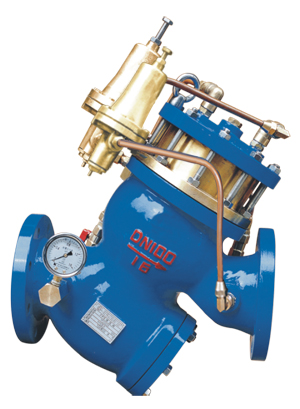

- 過濾活塞式預防水擊泄放閥產品介紹
| YQ980010過濾活塞式預防水擊泄放閥原理作用： |

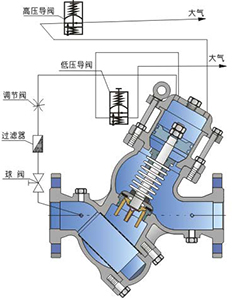

YQ980010過濾活塞式預防水擊泄放閥可在意外斷電時保護水泵系統免受水錘沖擊，又可保證超壓時管網安全供水。由一個Y型寬閥腔帶過濾器的主閥、一個三通式低壓導閥各一個三通式高壓導閥組成，當意外斷電、水泵關機、水泵啟動等情況時，產生一個低壓波動，這時低壓導閥開啟與大氣相通，活塞上腔壓力下降，主閥開啟泄水，并在回水高壓到來時，保持找開狀態，當管網壓力增至工況壓力時，低壓導閥和主閥都緩慢關閉。當管網壓力超過安全值時，高壓導閥立即開啟與大氣相通，主閥開時開啟泄水降壓，當壓力恢復到正常狀態后，導閥和主閥逐步關閉。水擊泄放閥可廣泛應用自來水公司泵房入空調、給排水和各類工礦企業的供水管網中，如同其它排放閥一樣可安裝在靠近水泵的T型連接管上，事實上在任何壓力管網中，引閥能防止超壓或水錘對管網的破壞，起到對管網安全的保險作用。
| YQ980010過濾活塞式預防水擊泄放閥性能特點： |
②過濾活塞式預防水擊泄放閥操作方便，只要分別對二個導閥上的調節摞栓進行調節，即可實現高、低壓的設定；
③過濾活塞式預防水擊泄放閥設定的高、低壓力穩定可靠，排放靈敏；
④過濾活塞式預防水擊泄放閥Ｙ型寬體閥腔，流阻小，抗汽蝕性強，無噪音；
⑤過濾活塞式預防水擊泄放閥由介質自身壓力自控，無需外供驅動源；
⑥過濾活塞式預防水擊泄放閥自帶過濾裝置及防震壓力表，使安裝尺寸縮短約40%，減少占用空間，節省投資成本；
⑦過濾活塞式預防水擊泄放閥內外表面均噴環保涂層，確保產品的防腐及安全性。
| YQ980010過濾活塞式預防水擊泄放閥技術參數： |
| 公稱通徑 | DN50-DN400 | ||
| 公稱壓力 | 1.0Mpa | 1.6Mpa | 2.5Mpa |
| 適用溫度 | 0℃~100℃ | ||
| 殼體試驗壓力 | 1.5Mpa | 2.4Mpa | 3.75Mpa |
| 密封試驗壓力 | 1.1Mpa | 1.76Mpa | 2.75Mpa |
| 較低動作壓力 | P1≥0.07MPa | ||
| 法蘭長度標準 | GB/T 17241.6 | ||
| 試驗壓力標準 | GB/T 13927 | ||
| YQ980010過濾活塞式預防水擊泄放閥部件材質： |
| 閥體 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 | 閥蓋 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
| 彈簧 | 彈簧鋼/不銹鋼 | 閥桿 | 2Cr13 |
| 膜片 | 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 | 閥座 | 銅合金/不銹鋼 |
| 閥盤 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼/銅 | 過濾網 | 不銹鋼 |
| O型密封圈 | 丁腈橡膠/三元乙丙橡膠 | O型圈壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
| YQ980010過濾活塞式預防水擊泄放閥外形尺寸： |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 250 | 280 | 335 | 380 | 425 | 480 | 750 | 660 | 740 | 810 | 860 |
| YQ980010過濾活塞式預防水擊泄放閥使用說明： |
②水力控制閥的進水端應加裝過濾器，防止因雜質顆粒的堵塞而引起水力閥失靈；
③水力控制閥一般應水平安裝，安裝時介質的流向必須與水力閥上箭頭方向一致；
④水力控制閥安裝時，應在其前后兩端加裝關斷閥，方便后續水力控制閥的維護；
⑤水力控制閥管段不應有氣堵、氣阻現象，在管網較高位置等存氣段應加裝排氣閥；
⑥YQ980010過濾活塞式預防水擊泄放閥安裝使用說明書。
