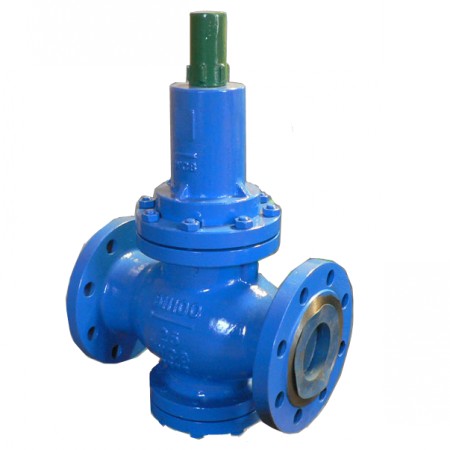

點擊放大Y42X直接作用彈簧活塞式減壓閥圖片

Y42X直接作用彈簧活塞式減壓閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Y42X直接作用彈簧活塞式減壓閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述Y42X直接作用彈簧活塞式減壓閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • Y42X直接作用彈簧活塞式減壓閥產品介紹
    Y42X直接作用彈簧活塞式減壓閥原理作用：
        Y42X直接作用彈簧活塞式減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。Y42X直接作用彈簧活塞式減壓閥的作用原理是靠閥內流道對水流的局部阻力降低水壓，水壓降的范圍由連接閥瓣的薄膜或活塞兩側的進出口水壓自調節。管道上如一次減壓不夠可采取二次減壓；減壓系統通常需采取一備一用，防止因現用減壓閥故障而破壞系統或下游設備。
        對于軟密封減壓閥，在規定時間內不得有滲漏，對于金屬密封的減壓閥，滲漏量應不大于較大流量的0.5%；出口流量變化時，直接作用的出口壓力偏差值不大于20%，先導式不大于10%；進口壓力變化時，直接作用式的出口壓力偏差值不大于10%，先導式不大于5%；通常減壓閥的閥后壓力P2與閥前壓力P1之差必須≥0.2Mpa。
        直接作用減壓閥：利用出口壓力變化，直接控制閥瓣運動的減壓閥。
        先導式減壓閥：由主閥和導閥組成，出口壓力的變化通過放大來控制主閥動作的減壓閥。
        薄膜式減壓閥：采用膜片作為敏感原件來帶動閥瓣運動的減壓閥。
        活塞式減壓閥：采用活塞作為敏感原件來帶動閥瓣運動的減壓閥。
    Y42X直接作用彈簧活塞式減壓閥性能特點：
        Y42X減壓閥屬于直接作用彈簧活塞式減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
        本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備；也可在通常的冷熱水管網中，起減壓穩壓作用。同時特別適用于低、中壓一般氣體管路。
        本產品調壓、穩壓動作平穩，適用于水、空氣和非腐蝕性液體介質的管路。
    Y42X直接作用彈簧活塞式減壓閥技術參數：
    公稱壓力(Mpa) 1.0 1.6 2.5
    殼體試驗壓力(Mpa) 1.5 2.4 3.75
    密封試驗壓力(Mpa) 1.0 1.6 2.5
    較高進口壓力(Mpa) 1.0 1.6 2.5
    出口壓力范圍(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
    壓力特性偏差(Mpa)△P2P GB12245-2005
    流量特性偏差(Mpa)△P2G GB12245-2005
    滲漏量 0
    工作溫度 0℃-80℃
    流量系數
    DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
    Cv 2 3.5 4 4.5 14 14.5 15 60 64 120 140 230 350 520 690 950 1400
    Y42X直接作用彈簧活塞式減壓閥部件材質：
    閥體 碳鋼/不銹鋼 閥座 2Cr13/304
    閥瓣 2Cr13/304 閥桿 2Cr13/304
    缸套 2Cr13/25(鍍硬鉻) 活塞 2Cr13/304
    O型圈 丁腈橡膠/聚四氟乙烯 密封圈 丁腈橡膠/聚四氟乙烯
    膜片 夾織物丁腈橡膠 調節彈簧 60Si2Mn
    Y42X直接作用彈簧活塞式減壓閥外形尺寸：

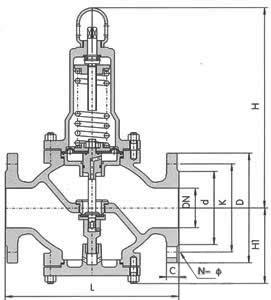

    Y42X直接作用彈簧活塞式減壓閥尺寸圖
    公稱通徑DN L H Hl
    15 160 225 90
    20 160 265 98
    25 180 265 110
    32 200 265 110
    40 220 320 125
    50 250 320 125
    65 280 325 130
    80 310 385 160
    100 350 385 170
    125 400 430 200
    150 450 430 210
    200 500 560 240
    250 650 690 290
    300 800 800 335
    350 850 880 375
    400 900 980 405
    450 900 1100 455
    500 950 1130 465
