- CPVC塑料球閥產品介紹

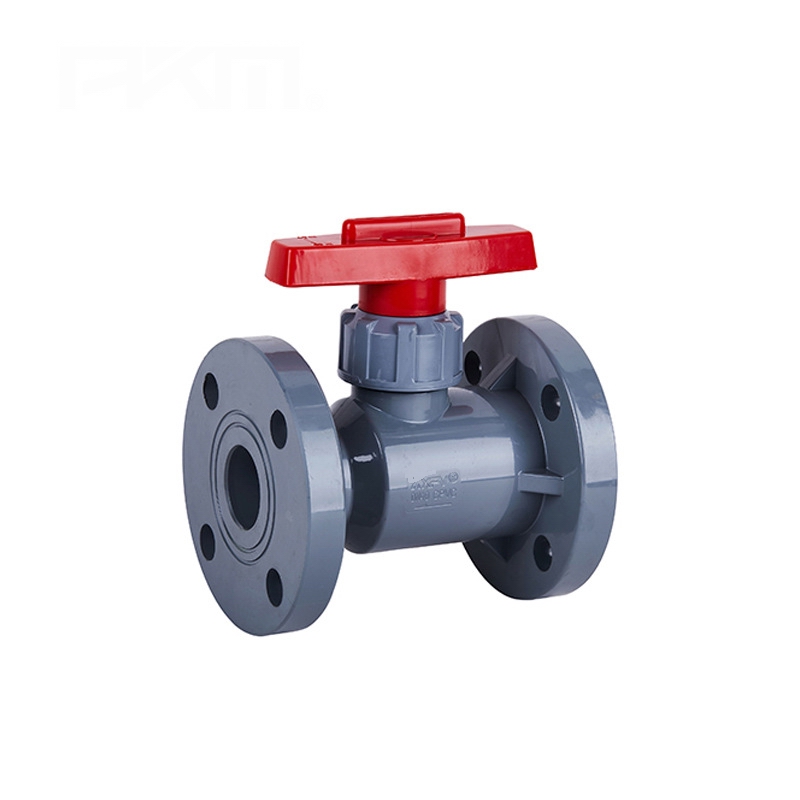

CPVC塑料球閥概述:
CPVC塑料球閥,CPVC球閥采用雙由令、法蘭連接，不須適用特殊工具即可快速裝配。具有結構緊湊、耐磨損、容易扯卸、方便檢修、維護簡單易行等優點。閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣、例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、鹽酸和化學溶液系統等多個行業。
CPVC塑料球閥,CPVC球閥特點
1、適用溫度范圍廣：-40℃~+95℃
2、具有極佳的強度和韌性
3、具有優良的耐光學腐蝕性等
4、阻燃性能為子熄性
5、低熱傳導性能，約為剛才的1/200
6、介質中重離子含量達超純水標準
7、衛生指標符合國家衛生標準要求
8、管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力
9、重量輕。相當于鋼管1/5，銅管的1/6
10、安裝方便，可采用法蘭、螺紋。由令等方式連接
11、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長
使用范圍有結構特點： 適用于帶腐蝕性介質的輸送過程的截流。
根據不同材質溫度-30~95度。
全部零件采用CPVC注塑件組裝成型，耐腐蝕性能優良。
密封圈采用F4。耐腐性能優異，延長使用壽命。轉動靈活、使用方便。走的介質為強酸強堿液體。
整體式球閥泄漏點少，強度高，連接式球閥裝拆方便。
球閥的安裝使用： 兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。 順時針方向旋轉手柄為關閉，反之為開啟。
球閥只可作斷流、通流，不宜有流量調節。 含硬顆粒液體容易使球表面劃傷。
CPVC塑料球閥尺寸表：
|
DN |
D1 |
D |
L |
d |
n |
￠ |
公稱壓力 |
||||||||||
|
HG |
JIS |
DIN |
ANSI |
HG |
JIS |
DIN |
ANSI |
HG |
JIS |
DIN |
ANSI |
PVDF |
RPP |
||||
|
15 |
95 |
65 |
70 |
65 |
60 |
100 |
14 |
4 |
4 |
4 |
4 |
14 |
15 |
14 |
16 |
1.2 |
1 |
|
20 |
105 |
75 |
75 |
75 |
70 |
120 |
16 |
4 |
4 |
4 |
4 |
14 |
15 |
14 |
16 |
1.2 |
1 |
|
25 |
115 |
85 |
90 |
85 |
80 |
140 |
16 |
4 |
4 |
4 |
4 |
14 |
19 |
14 |
16 |
1.2 |
1 |
|
32 |
135 |
100 |
|
|
|
160 |
16 |
4 |
|
|
|
18 |
|
|
|
1.2 |
1 |
|
40 |
145 |
110 |
105 |
110 |
98 |
165 |
16 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
16 |
1.2 |
1 |
|
50 |
160 |
125 |
120 |
125 |
120 |
180 |
18 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
19 |
1.2 |
1 |
|
65 |
180 |
145 |
140 |
145 |
140 |
220 |
22 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
14 |
1.2 |
1 |
|
80 |
195 |
160 |
150 |
160 |
152 |
250 |
25 |
4 |
8 |
8 |
4 |
18 |
19 |
18 |
14 |
1.2 |
1 |
|
100 |
215 |
160 |
175 |
180 |
190 |
280 |
25 |
8 |
8 |
8 |
8 |
18 |
19 |
18 |
19 |
1.2 |
1 |
|
125 |
245 |
210 |
210 |
210 |
216 |
320 |
30 |
8 |
8 |
8 |
8 |
18 |
23 |
18 |
22 |
1 |
0.8 |
|
150 |
280 |
240 |
240 |
240 |
240 |
360 |
30 |
8 |
8 |
8 |
8 |
23 |
23 |
23 |
22 |
1 |
0.8 |
|
200 |
335 |
295 |
295 |
295 |
298 |
400 |
35 |
8 |
12 |
8 |
8 |
23 |
23 |
23 |
22 |
0.8 |
0.8 |
|
250 |
395 |
350 |
355 |
350 |
362 |
500 |
38 |
12 |
12 |
12 |
12 |
23 |
23 |
23 |
22 |
0.8 |
0.6 |
|
300 |
455 |
400 |
400 |
400 |
432 |
600 |
40 |
12 |
16 |
12 |
12 |
23 |
25 |
23 |
25 |
0.8 |
0.5 |
CPVC塑料球閥零件材質表：
|
NO |
名稱 |
材質 |
|
1 |
閥體 |
CPVC |
|
2 |
球 |
CPVC |
|
3 |
密封圈 |
PTER〈F4〉 |
|
4 |
內塞 |
CPVC |
|
5 |
手柄 |
ABS |
|
6 |
壓緊螺母 |
CPVC |
|
7 |
密封 |
PTER〈F4〉 |
|
8 |
閥桿 |
CPVC |
塑料原材料名稱及適用溫度：
UPVC 硬聚氯乙烯 溫度-10 °C~70 °C
CPVC 氯化聚氯乙烯 溫度-40 °C~95 °C
RPP 增強聚丙稀 溫度-20 °C~90 °C
PVDF 聚偏二氟乙烯 溫度40 °C~140 °C
| 產品名稱 | CPVC塑料球閥 |
| 產品型號 | Q41F-10V |
| 公稱通徑 | DN15-300 |
| 壓力范圍 | 1.0MPa |
| 閥體材質 |
（RPP.UPVC,CPVC,PVDF,PPH） |
