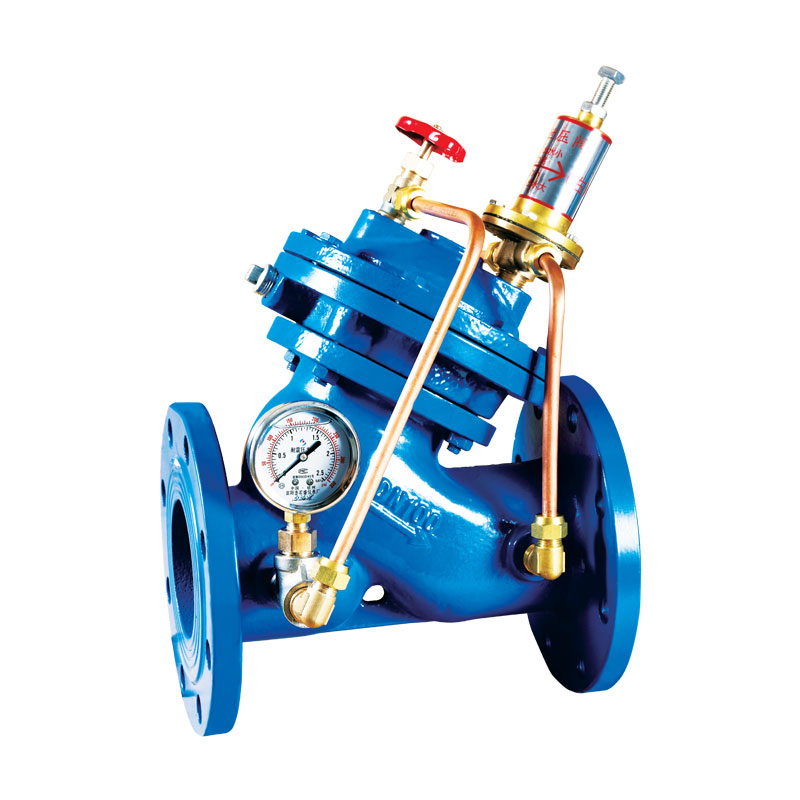

點擊放大多功能安全持壓泄壓閥圖片

AX742X多功能安全持壓泄壓閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的多功能安全持壓泄壓閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：AX742X

本文內容主要講述多功能安全持壓泄壓閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • 多功能安全持壓泄壓閥產品介紹
    AX742X多功能安全持壓泄壓閥原理作用：
        AX742X多功能安全持壓泄壓閥是以管道介質壓力為動力，進行啟閉、調節的閥門。AX742X多功能安全持壓泄壓閥由一個主閥和附設的導管、針閥、球閥和壓力表等組成，根據使用的目的、功能場所的不同，可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、泄壓閥、水泵控制閥、水力電動控制閥、緊急關閉閥。AX742X多功能安全持壓泄壓閥按結構可分為隔膜型和活塞型兩類。
        AX742X多功能安全持壓泄壓閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，AX742X安全泄壓/持壓閥自動開啟快速泄壓，保護管線的安全，也可作持壓閥用，保障主閥上游的供水壓力。當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高；當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水，由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟；穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。
    AX742X多功能安全持壓泄壓閥性能特點：
        ①壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響??；
        ②操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力；
        ③閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
    AX742X多功能安全持壓泄壓閥技術參數：
    公稱通徑 DN40-DN1000
    公稱壓力 1.0Mpa 1.6Mpa 2.5Mpa
    適用溫度 0℃~80℃
    殼體試驗壓力 1.5Mpa 2.4Mpa 3.75Mpa
    密封試驗壓力 1.1Mpa 1.76Mpa 2.75Mpa
    較低動作壓力 P1≥0.07MPa
    結構長度標準 Q/BYL-2002
    法蘭長度標準 GB/T 17241.6；GB/T 9113
    試驗壓力標準 GB/T 13927
    AX742X多功能安全持壓泄壓閥部件材質：
    閥體 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 閥蓋 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
    彈簧 彈簧鋼/不銹鋼 閥桿 2Cr13
    膜片 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 閥座 銅合金/不銹鋼
    閥瓣 球墨鑄鐵 膜片壓板 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
    O型密封圈 丁腈橡膠/三元乙丙橡膠 O型圈壓板 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
    AX742X多功能安全持壓泄壓閥外形尺寸：
    AX742X多功能安全持壓泄壓閥尺寸圖
    DN L H D D1 n-d
    PN1.0 PN1.6

    PN2.5

    		 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
    50 203 293 165 165 165 125 125 125 4-18 4-18 4-18
    65 216 328 185 185 185 145 145 145 4-18 4-18 8-18
    80 248 364 200 200 200 160 160 160 8-18 8-18 8-18
    100 283 418 220 220 235 180 180 190 8-18 8-18 8-22
    125 330 481 250 250 270 210 210 220 8-18 8-18 8-22
    150 356 543 285 285 300 240 240 250 8-22 8-22 8-26
    200 444 673 340 340 360 295 295 310 8-22 12-22 8-26
    250 533 792 395 405 425 350 355 370 12-22 12-26 12-30
    300 600 927 445 460 485 400 10 430 12-22 12-26 16-30
    350 622 957 505 520 555 460 470 490 16-22 16-26 16-33
    400 698 1188 565 580 620 515 525 550 16-26 16-30 16-36
    450 775 1218 615 640 670 565 585 600 20-26 20-30 20-36
    500 811 1256 670 715 730 620 650 660 20-26 20-33 20-36
    600 900 1600 780 840 / 725 770 / 20-30 20-36 /
    700 980 1750 895 910 / 840 840 / 24-30 24-36 /
    800 1120 1900 1015 1025 / 950 950 / 24-33 24-39 /
    900 1220 2100 1115 / / 1050 / / 28-33 / /
    1000 1320 2400 1230 / / 1160 / / 28-36 / /
