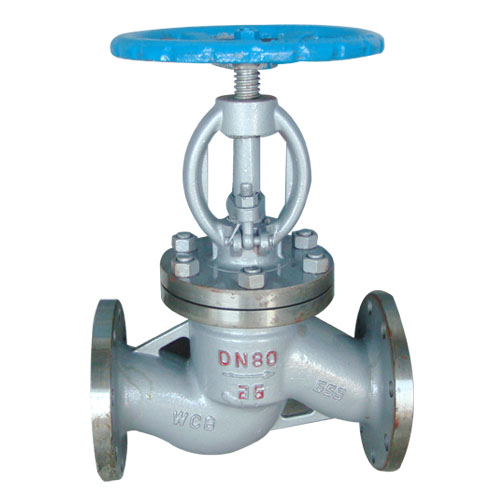

點擊放大J41H鑄鋼法蘭截止閥圖片

J41H鑄鋼法蘭截止閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J41H鑄鋼法蘭截止閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：

本文內容主要講述J41H鑄鋼法蘭截止閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • J41H鑄鋼法蘭截止閥產品介紹
    J41H鑄鋼法蘭截止閥原理作用：
        J41H鑄鋼法蘭截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動；J41H鑄鋼法蘭截止閥閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼鳎沟盟m合作為介質的切斷或調節及節流使用。
        J41H鑄鋼法蘭截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，J41H鑄鋼法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。
        J41H鑄鋼法蘭截止閥用于石油、化工、電力、冶金、機械等裝置的自動控制系統中。
    J41H鑄鋼法蘭截止閥性能特點：
        ①閥瓣、閥座密封面采用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長；
        ②閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性；
        ③可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求；
        ④閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況；
        ⑤倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
    J41H鑄鋼法蘭截止閥技術參數：
    公稱通徑 DN15-DN500 適用溫度 -30℃-425℃
    公稱壓力 1.0Mpa-10Mpa 適用介質 水、油、蒸汽
    結構長度 GB/T12221 法蘭尺寸 JB/T79
    J41H鑄鋼法蘭截止閥部件材質：
    零件名稱 材質屬性 零件名稱 材質屬性
    閥體 碳素鋼 填料 石棉石墨、柔性石墨、聚四氟乙烯
    閥桿 不銹鋼 密封面 堆焊鐵基合金、堆焊硬基合金
    J41H鑄鋼法蘭截止閥外形尺寸：
    J41H鑄鋼法蘭截止閥尺寸圖
    DN L D D1 D2 b n-d H D0
    15 130 95 65 45 14 4x14 200 120
    20 150 105 75 55 14 4x14 243 140
    25 160 115 85 65 14 4x14 253 160
    32 180 135 100 78 15 4x18 280 160
    40 200 145 110 85 16 4x18 312 200
    50 230 160 125 100 16 4x18 321 200
    65 290 180 145 120 18 4x18 325 240
    80 310 195 160 135 20 4x18 355 240
    100 350 215 180 155 20 4x18 415 280
    125 400 245 210 185 22 4x18 460 320
    150 480 280 240 210 24 8x23 510 360
    200 600 335 295 265 26 12x23 590 360
