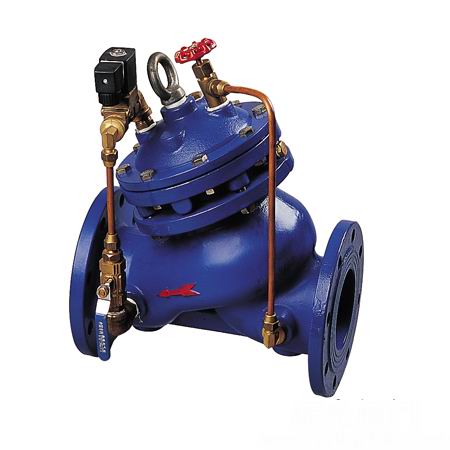

- J145X多功能電動控制閥產品介紹
| J145X多功能電動控制閥原理作用： |
J145X多功能電動控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。根據電信號或手動操作，使閥門打開或關閉，準確快速的控制反應。關閉速度可調，閥門平穩關閉而不會產生壓力波動。采用三向電磁閥，維護簡單。
J145X多功能電動控制閥當管道從進水端給水需要打開閥門時，電磁閥B打開。此時主閥控制室的水經調節閥B、電磁閥B流到下游制室壓力下降，主閥在上游壓力和控制室壓力的合作作用下緩緩開啟。調節調節閥B的開度可改變主閥開啟速度。當閥門需要關閉時，電磁閥A打開電磁閥B關閉，上游水經過調節閥A、電磁閥A進入主閥控制室且不能排出，主閥控制室逐漸升壓推動主閥關閉。調節調節閥A的開度可改變主閥關閉速度。
| J145X多功能電動控制閥性能特點： |
②采用調節閥控制主閥控制室的流量，開啟和關閉速度可調，開關平穩，消除或大大減小水錘水擊對管路的影響；
③閥體采用了全通道、直流式、流線型設計，水力損失小，節能效果好。
| J145X多功能電動控制閥技術參數： |
| 公稱通徑 | DN40-DN1000 | ||
| 公稱壓力 | 1.0Mpa | 1.6Mpa | 2.5Mpa |
| 適用溫度 | 0℃~80℃ | ||
| 殼體試驗壓力 | 1.5Mpa | 2.4Mpa | 3.75Mpa |
| 密封試驗壓力 | 1.1Mpa | 1.76Mpa | 2.75Mpa |
| 較低動作壓力 | P1≥0.07MPa | ||
| 結構長度標準 | Q/BYL-2002 | ||
| 法蘭長度標準 | GB/T 17241.6；GB/T 9113 | ||
| 試驗壓力標準 | GB/T 13927 | ||
| J145X多功能電動控制閥部件材質： |
| 閥體 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 | 閥蓋 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
| 彈簧 | 彈簧鋼/不銹鋼 | 閥桿 | 2Cr13 |
| 膜片 | 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 | 閥座 | 銅合金/不銹鋼 |
| 閥瓣 | 球墨鑄鐵 | 膜片壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
| O型密封圈 | 丁腈橡膠/三元乙丙橡膠 | O型圈壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |

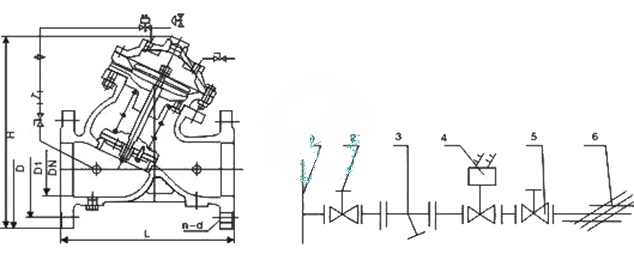

| J145X多功能電動控制閥外形尺寸： |
| DN | L | H | D | D1 | n-d | ||||||
| PN1.0 | PN1.6 |
PN2.5 |
PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | |||
| 50 | 203 | 293 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
| 65 | 216 | 328 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
| 80 | 248 | 364 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
| 100 | 283 | 418 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
| 125 | 330 | 481 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-22 |
| 150 | 356 | 543 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
| 200 | 444 | 673 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 8-26 |
| 250 | 533 | 792 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
| 300 | 600 | 927 | 445 | 460 | 485 | 400 | 10 | 430 | 12-22 | 12-26 | 16-30 |
| 350 | 622 | 957 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
| 400 | 698 | 1188 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
| 450 | 775 | 1218 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 20-36 |
| 500 | 811 | 1256 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
| 600 | 900 | 1600 | 780 | 840 | / | 725 | 770 | / | 20-30 | 20-36 | / |
| 700 | 980 | 1750 | 895 | 910 | / | 840 | 840 | / | 24-30 | 24-36 | / |
| 800 | 1120 | 1900 | 1015 | 1025 | / | 950 | 950 | / | 24-33 | 24-39 | / |
| 900 | 1220 | 2100 | 1115 | / | / | 1050 | / | / | 28-33 | / | / |
| 1000 | 1320 | 2400 | 1230 | / | / | 1160 | / | / | 28-36 | / | / |
