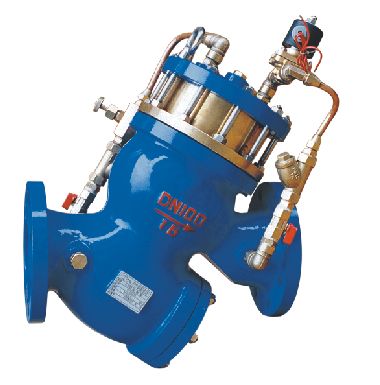

- 過濾活塞式電動控制閥產品介紹
| YQ98006過濾活塞式電動控制閥原理作用： |

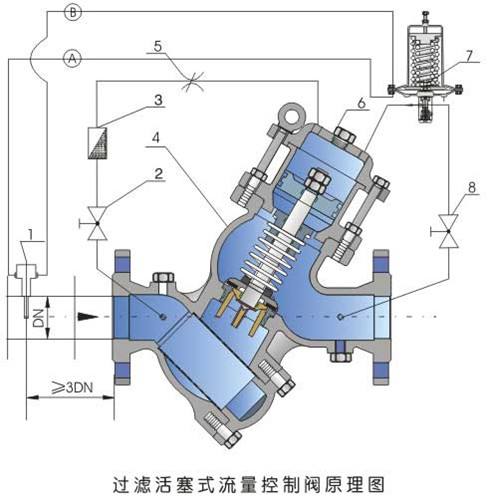

YQ98006過濾活塞式電動控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器組成水力控制接管系統，通過電磁導閥可以實現對閥門開啟和關閉的遙控。當閥門從進口端給水時，水流流過針閥進入主閥上腔控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥上腔控制室內壓力變低，主閥處于全開狀態。當電磁導閥關閉時，主閥上腔控制室的水不能流出，控制室升壓，推動活塞關閉主閥。YQ98006過濾活塞式電動控制閥利用導閥控制閥門的開啟和關閉，反映準確快速，采用三向電磁閥，維護簡單，安裝于各類給水系統的管道上。
| YQ98006過濾活塞式電動控制閥性能特點： |
②此閥必須安裝在水池外，便于調節各維護，避免進入水池操作的危險性；
③彈性軟密封，確保密封可靠，滴水不漏；
④Y型寬體閥腔，流阻小，抗汽蝕性強，無噪音；
⑤自帶過濾裝置及防震壓力表，使安裝尺寸縮短約40%，減少占用空間，節省投資成本，
⑥內外表面均噴環保涂層，確保產品的防腐及安全性。
| YQ98006過濾活塞式電動控制閥技術參數： |
| 公稱通徑 | DN50-DN400 | ||
| 公稱壓力 | 1.0Mpa | 1.6Mpa | 2.5Mpa |
| 適用溫度 | 0℃~100℃ | ||
| 殼體試驗壓力 | 1.5Mpa | 2.4Mpa | 3.75Mpa |
| 密封試驗壓力 | 1.1Mpa | 1.76Mpa | 2.75Mpa |
| 較低動作壓力 | P1≥0.07MPa | ||
| 法蘭長度標準 | GB/T 17241.6 | ||
| 試驗壓力標準 | GB/T 13927 | ||
| YQ98006過濾活塞式電動控制閥部件材質： |
| 閥體 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 | 閥蓋 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
| 彈簧 | 彈簧鋼/不銹鋼 | 閥桿 | 2Cr13 |
| 膜片 | 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 | 閥座 | 銅合金/不銹鋼 |
| 閥盤 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼/銅 | 過濾網 | 不銹鋼 |
| O型密封圈 | 丁腈橡膠/三元乙丙橡膠 | O型圈壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |

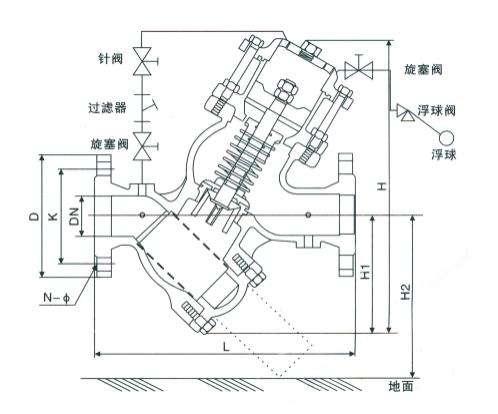

| YQ98006過濾活塞式電動控制閥外形尺寸： |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 250 | 280 | 335 | 380 | 425 | 480 | 750 | 660 | 740 | 810 | 860 |
