- 緩閉式止回閥產品介紹
緩閉式止回閥簡介：
緩閉式止回閥主要安裝在水錘影響較為嚴重、安全要求更高的場所，例如高層建筑消防系統的水泵出口處，應當安裝緩閉式止回閥。
緩閉式止回閥主要安裝在水錘影響較為嚴重、安全要求更高的場所，例如高層建筑消防系統的水泵出口處，應當安裝緩閉式止回閥。
通過對緩閉止回閥關閉時間的調節，有效減少水錘沖擊及噪音。
|
緩閉式止回閥技術參數：
公稱通徑：DN50~DN200(2"~8")
公稱壓力：PN16/25
工作溫度：0°C~85°C
密封試驗：1.1PN
殼體試驗：1.5PN
適用介質：水
用途：自來水廠、商業建筑等
閥體材質：球墨鑄鐵、不銹鋼304
|

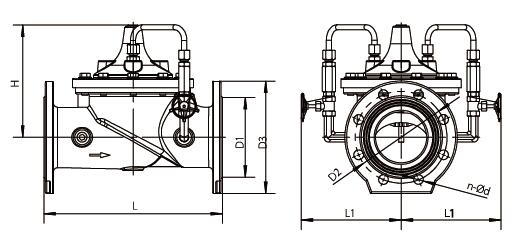

 300X緩閉止回閥結構圖 |
緩閉式止回閥工作原理：
緩閉止回閥通過兩路導管與調節閥，分別控制閥門開啟與關閉速度，當下游壓力高于上游壓力時，閥門關閉。當下游壓力低于上游壓力，閥門開啟。閥門通過兩路控制，自動調整開啟與關閉速度，緩解湍流與水錘現象。
緩閉式止回閥產品功能：
調節閥門開啟和關閉速度，防止管路介質回流，防水錘現象。
緩閉式止回閥產品應用及特點：
水力控制，無需外部驅動力；
主閥只有一個運動部件，故障率低；
隔膜式結構，無摩擦，控制靈敏度高；
通過針閥實現主閥關閉時間可調（例如：DN100，閥門關閉調節時間為3~40s ），
有效減少水錘沖擊及噪音。
性能穩定、安全可靠；
操作簡單、分別調節開啟與關閉速度；
流量大、壓力損失??；
使用壽命長；
可預防水錘現象。
利用管道自身壓力操作
設計簡單可靠，易于安裝、維護
當下游出口端有水錘發生時，主閥迅速關閉，防止下游水錘破壞 上游管網和設備
同時，當水泵開機供水，管道內處于無水無壓力狀態時，緩閉止回閥慢慢打開向下游供水，少高速水流對下游管道及設備的沖擊
緩閉式止回閥解剖圖
緩閉式止回閥性能規范：
| 公稱壓力 | 1.6（Mpa） |
| 殼體試驗 | 2.4（Mpa） |
| 密封試驗 | 1.76（Mpa） |
| 供氣壓力 | 0.4--0.7（Mpa） |
| 適用介質 | 水 |
緩閉式止回閥產品技術標準：
●產品設計標準：CJ/T219-2005
●產品測試標準：JB/T9002-1999
●產品結構長度：GB/T12221-2005
●法蘭連接尺寸：GB/T9113.1-2000
●產品噴涂標準：GB15607-2008

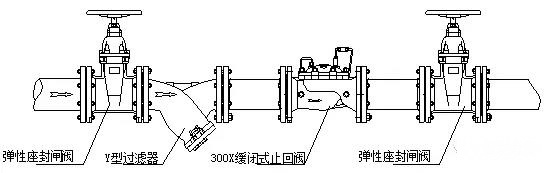

緩閉式止回閥安裝示意圖：
緩閉式止回閥應用案例：
1. 水廠及水源工程
2. 環境保護
3. 市政設施
4. 電力及公用事業
5. 建筑行業
