點擊放大限流止回閥圖片

LH45X限流止回閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的限流止回閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

型號：LH45X

本文內容主要講述限流止回閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息！

  • 限流止回閥產品介紹
    LH45X限流止回閥原理作用：
        LH45X限流止回閥是以管道介質壓力為動力，進行啟閉、調節的閥門。LH45X限流止回閥由一個主閥和附設的導管、針閥、球閥和壓力表等組成，根據使用的目的、功能場所的不同，可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、泄壓閥、水泵控制閥、水力電動控制閥、緊急關閉閥。水力控制閥按結構可分為隔膜型和活塞型兩類。
        LH45X限流止回閥支持水泵工作點在高效區內工作，限制水泵大流量，低效率時運行，同時微阻緩閉止回停泵時，關閉無水錘現象；還可以防止水泵過載超額定電流燒壞電機，有無級調節揚程功能，限制揚程可調范圍0.1-0.6MPa，壓力設定在0.1MPa，可調介質溫度在0-150℃之間。
        LH45X限流止回閥工作原理：1、LH45X限流止回閥安裝于水泵出口，在單泵啟動和非全數設計工作泵工作時，對工作泵起限制流量作用，使泵在較高效率狀態下工作；防止電動機在水泵低揚程、大流量、低效率時，發生過載現象；防止超額定電流燒電機現象的發生，同時起到一定的節能效果。其限流原理為：依據水泵的設計工況點揚程，LH45X限流止回閥自動檢測并控制水泵的實際工作揚程，以限制水泵的工作流量，限制電機的負載。LH45X限流止回閥設定在一個控制工作氣揚程，當水泵工作揚程低于控制揚程時閥門做關閥動作，使實際工作揚程加大；當水泵工作揚程大于設定揚程時閥門全開，閥門阻力極小?？刂茪鈸P(yáng)程的設定可以按電機額定電流設定，也可以按高效率工況設定，該閥門工作揚程設定值可調，一般出廠設定值為設計工況揚程。2、LH45X限流止回閥的止回功能完全等同于微阻緩閉止回閥，且無關閉噪聲，零回流。
    LH45X限流止回閥性能特點：
        ①閥體采用全通道、流線型設計，流體阻力小，流量大；
        ②體蓋、活塞缸連接處由密封墊和密封環雙重密封，無外漏；
        ③閥體、活塞缸、活塞雙重導向，動作平穩、可靠；
        ④全不銹鋼活塞缸、整體鑄造活塞、NBR密封環，完美組合大延長使用；
        ⑤可拆卸閥座，結構巧妙、構思新穎、方便維修更換；
        ⑥帶導流孔的活塞缸，適當增加阻尼，使得活塞運動更趨于平穩。
    LH45X限流止回閥技術參數：
    公稱通徑 DN40-DN600
    公稱壓力 1.0Mpa 1.6Mpa 2.5Mpa
    適用溫度 0℃~80℃
    殼體試驗壓力 1.5Mpa 2.4Mpa 3.75Mpa
    密封試驗壓力 1.1Mpa 1.76Mpa 2.75Mpa
    較低動作壓力 P1≥0.07MPa
    結構長度標準 Q/BYL-2002
    法蘭長度標準 GB/T 17241.6
    試驗壓力標準 GB/T 13927；AP1598
    LH45X限流止回閥部件材質：
    閥體 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 閥蓋 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
    彈簧 彈簧鋼/不銹鋼 閥桿 2Cr13
    膜片 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 閥座 銅合金/不銹鋼
    閥盤 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼/銅 膜片壓板 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
    O型密封圈 丁腈橡膠/三元乙丙橡膠 O型圈壓板 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼
    LH45X限流止回閥外形尺寸：

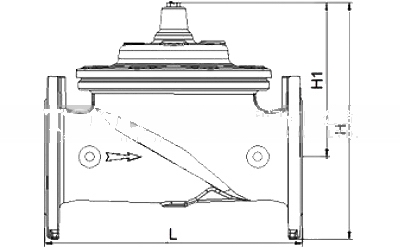

    LH45X限流止回閥外形尺寸圖
    DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L 200 203 216 241 270 292 330 400 480 550 622 685 750 811 935
    H 225 225 270 289 375 420 450 722 769 906 1480 1027 1027 1110 1286
    H1 137 137 145 178 232 286 318 413 502 600 638 677 677 750 850
