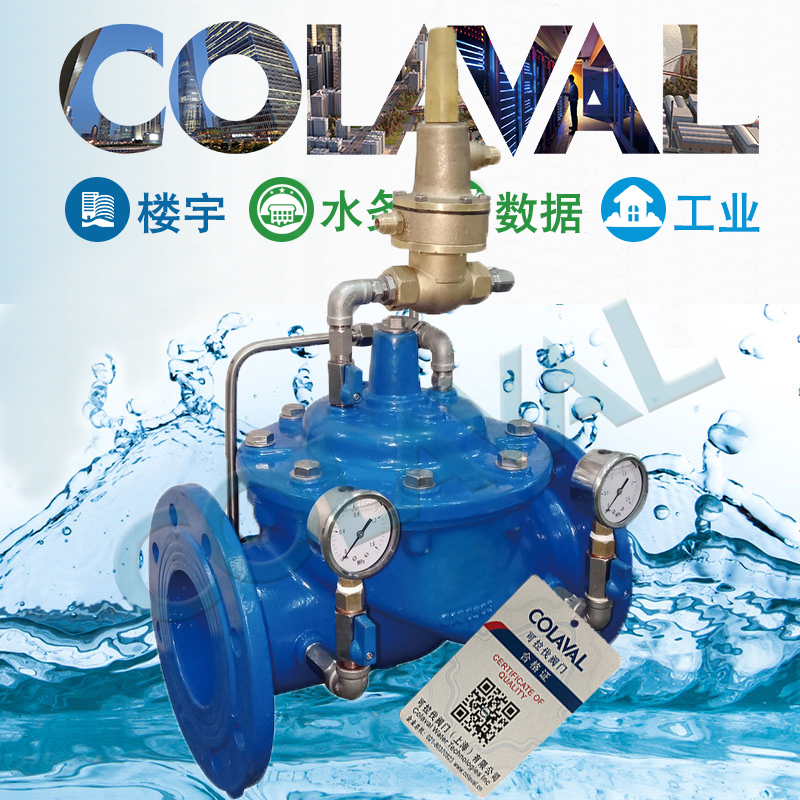

- 壓差旁通平衡閥產品介紹
800X壓差旁通平衡閥簡介：
800X壓差旁通平衡閥通過安裝在空調系統分水器和集水器中間的旁通管上安裝壓差旁通閥，穩定冷凍水供、回水之間的壓差。壓差旁通閥可以提供空調系統管道的平衡效果，保存準確的平衡值，可大幅度的降低管道系統出現的噪音及由于過大壓差所造成的設備損失。保證了系統的平衡功能。
800X壓差旁通平衡閥概述：
800X壓差旁通平衡閥應用于暖通空調管路系統供水與回水管道之間以平衡壓差的閥門。壓差旁通閥可提高系統的利用率，保持壓差的設定值。800X壓差平衡閥與其他平衡閥的區別在于它無需任何執行機構，便可完全通過介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型控制閥門。
|
800X壓差旁通平衡閥技術參數：
通徑壓力：DN50~DN200(2"~8")
公稱壓力：PN16/PN25
控制壓差范圍：0.1MPa~0.5MPa
工作溫度：0°C~85°C
密封試驗：1.1PN
殼體試驗：1.5PN
適用介質：水
用途：自來水廠、商業建筑等
閥體材質：球墨鑄鐵、不銹鋼304
|

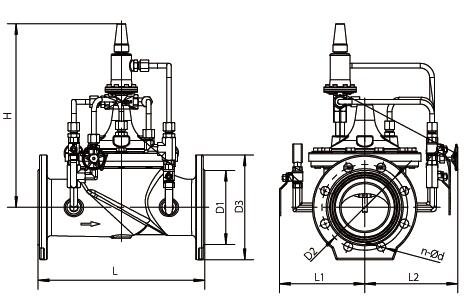

 800X壓差旁通平衡閥結構圖 |
800X壓差旁通平衡閥工作原理：
當介質通過壓差旁通平衡閥主閥進出口間壓差發生變化時，導閥兩端的壓差發生變化，導閥開度發生變化，壓差大時導閥開度大，控制室的泄水量增大，主閥控制室壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋?zhàn)饔檬怪鏖y進出口間壓差穩定在設定值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
可提高系統的利用率，保持壓差的準確恒定值，并可大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。
800X壓差旁通平衡閥產品應用及特點：
應用區域：建筑、水處理等。
產品特點：
1. 啟閉無摩擦；
2. 上裝式結構；
3. 密封性能可靠；
4. 操作方便；
5. 適用范圍廣。
800X壓差旁通平衡閥解剖圖
800X壓差旁通平衡閥性能規范：
| 公稱壓力 | 1.6（Mpa） |
| 殼體試驗 | 2.4（Mpa） |
| 密封試驗 | 1.76（Mpa） |
| 供氣壓力 | 0.4--0.7（Mpa） |
| 適用介質 | 水 |
800X壓差旁通平衡閥產品技術標準：
制造標準：CJ/T219
法蘭連接標準：GB/T17241.6
結構長度標準：GB/T12221
檢驗測試標準：GB/T13927

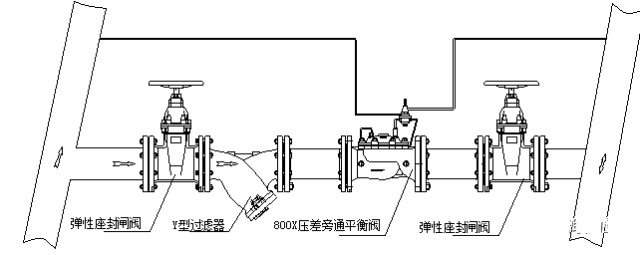

800X壓差旁通平衡閥安裝示意圖：
