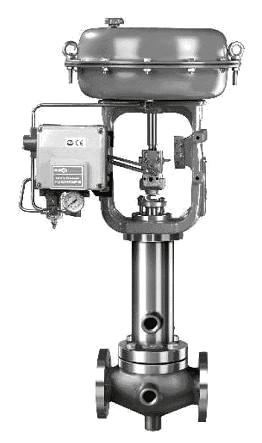

點擊放大氣動保溫調節閥-氣動夾套保溫調節閥-瀝青專用調節閥圖片

BWZJHP氣動保溫調節閥-氣動夾套保溫調節閥-瀝青專用調節閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動保溫調節閥-氣動夾套保溫調節閥-瀝青專用調節閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。

型號:BWZJHP

本文內容主要講述氣動保溫調節閥-氣動夾套保溫調節閥-瀝青專用調節閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息!

  • 氣動保溫調節閥-氣動夾套保溫調節閥-瀝青專用調節閥產品介紹

    BWZJHP氣動保溫調節閥產品概述

    BWZJHP氣動保溫調節閥閥芯采用上導向結構,閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合IEC534標準。
    氣動保溫調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低,造成粘度增加或流體出現凝固時,這時在閥體和上閥蓋處增設蒸汽保溫夾磁裝置,使工藝過程按要求進行下去。氣動保溫調節閥的泄漏符合ANSI B16.104標準。
    氣動保溫調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。產品符合GB/T4213-92。

    氣動保溫調節閥 技術參數

    公稱通徑(DN) 20 25 32 40 50 65 80 100 150
    閥座直徑 20 25 32 40 50 65 80 100 150
    額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 440
    套筒 6.3 10 16 25 40 63 100 160 360
    允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
    套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.1
    公稱壓力(MPa) 1.6、2.5、4.0、6.4
    額定行程 16 25 40 60
    配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45
    閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
    壓蓋形式 螺栓壓緊式
    閥芯形式 單座式、套筒式
    流量特性 等百分比、快開特性

    氣動保溫調節閥 執行機構

    配置執行器類別 ZHA/B多彈簧簿膜執行機構
    執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    有效面積(cm2) 350 350 560 900 1400
    行程 10、16 24 40 40、60 100
    彈簧范圍(KPa) 20~100(標準)、20-60、60-100、40-200、80-240
    膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
    供氣壓力 140~400KPa
    氣源接口 RC1/4"
    環境溫度 -30~+70℃
    可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
    作用形式 氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

    氣動保溫調節閥 性能指標

    項目 不帶定位器 帶定位器
    基本誤差% ±5.0 ±1.0
    回差% 3.0 1.0
    死區% 3.0 0.4
    始終點偏差% 氣開 始點 ±2.5 ±1.0
    始點 ±5.0 ±1.0
    氣關 始點 ±5.0 ±1.0
    終點 ±2.5 ±1.0
    額定行程偏差% 2.5
    泄露量L/h 0.01%×閥額定容量
    可調范圍R 30:1

    氣動保溫調節閥 零件材料

    閥體 WCB 304 316 316L
    墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片

    閥座/套筒

    304 304 316 316L
    閥芯 304 304 316 316L
    導向套/并帽 304 304 316 316L
    中墊 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片
    閥蓋 WCB 304 316 316L
    閥桿 304 304 316 316L
    保溫夾套 25 304 316 316L
    填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
    螺栓 25 不銹鋼 不銹鋼 不銹鋼
    填料壓蓋 WCB 304 316 316L

    氣動保溫調節閥 產品選型

    (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
    (2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
    盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!


    相關名稱:氣動保溫調節閥,氣動夾套保溫調節閥,瀝青專用調節閥
