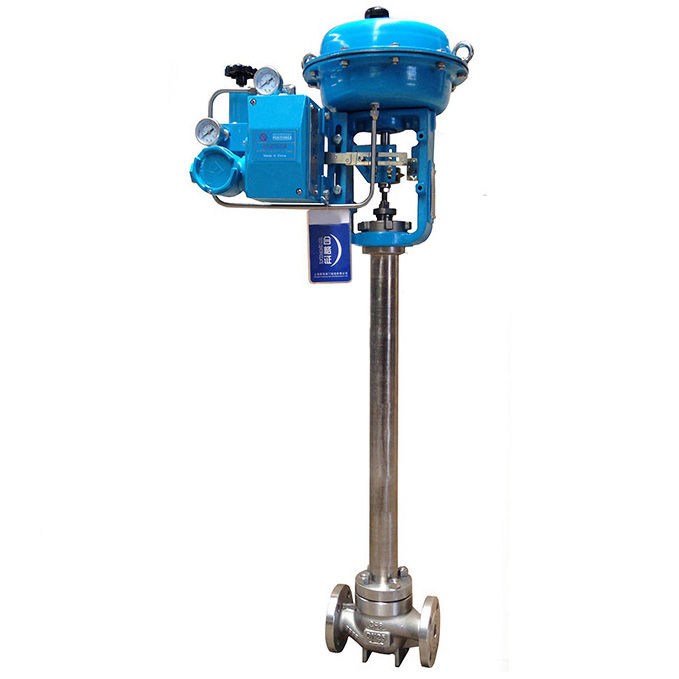

點擊放大氣動低溫調節閥|氣動液氮專用調節閥圖片

DWZJHP氣動低溫調節閥|氣動液氮專用調節閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動低溫調節閥|氣動液氮專用調節閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。

型號:DWZJHP

本文內容主要講述氣動低溫調節閥|氣動液氮專用調節閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息!

  • 氣動低溫調節閥|氣動液氮專用調節閥產品介紹

    DWZJHP氣動低溫調節閥概述

    DWZJHP氣動低溫調節閥在石油、化工、冶金等工業生產過程的自動控制中得到廣泛的應用。氣動低溫調節閥它特別適用于-60~-250℃低溫狀態下的介質(如液氧、液氮等)的調節。是我公司專門針對超低溫工況研發的氣動調節閥產品之一。
    氣動低溫調節閥為確保調節精度,必須配用閥門定位器。它與常溫調節閥不同之處在于采用長頸型上閥蓋,使填料處于常溫下工作。
    氣動低溫調節閥由閥門定位器給出信號壓力輸入到氣動薄膜執行機構的氣室,產生推力,通過連接桿件帶動閥芯,閥芯位置的變化使閥的流通截面積變化,實現對介質流量的調節。

    氣動低溫調節閥 技術參數

    公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
    套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
    允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
    套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
    公稱壓力(MPa) 1.6、2.5、4.0、6.4
    額定行程 16 25 40 60 100
    執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    閥蓋形式 低溫型-10~-196℃、超低溫型-196~-250℃
    壓蓋形式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
    閥芯形式 單座式、套筒式
    流量特性 等百分比、直線型

    氣動低溫調節閥 執行機構

    配置執行器類別 ZHA/B多彈簧簿膜執行機構
    執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    有效面積(cm2) 350 350 560 900 1400
    行程 10、16 24 40 40、60 100
    彈簧范圍(KPa) 20~100(標準)、20-60、60-100、40-200、80-240
    膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
    供氣壓力 140~400KPa
    氣源接口 RC1/4"
    環境溫度 -30~+70℃
    可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
    作用形式 氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

    氣動低溫調節閥 性能指標

    項目 不帶定位器 帶定位器
    基本誤差% ±5.0 ±1.0
    回差% 3.0 1.0
    死區% 3.0 0.4
    始終點偏差% 氣開 始點 ±2.5 ±1.0
    始點 ±5.0 ±1.0
    氣關 始點 ±5.0 ±1.0
    終點 ±2.5 ±1.0
    額定行程偏差% 2.5
    泄露量L/h 0.01%×閥額定容量
    可調范圍R 30:1

    氣動低溫調節閥 零件材料

    1 閥體 WCB 304 316 316L
    2 墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片
    3

    閥座/套筒

    304 304 316 316L
    4 閥芯 304 304 316 316L
    5 導向套/并帽 304 304 316 316L
    6 中墊 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片
    7 閥蓋 WCB 304 316 316L
    8 閥桿 304 304 316 316L
    9 隔熱板 碳鋼 304 316 316L
    10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
    11 螺栓 25 不銹鋼 不銹鋼 不銹鋼
    12 填料壓蓋 WCB 304 316 316L

    氣動低溫調節閥 產品選型

    (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
    (2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
    盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!

    相關名稱:氣動低溫調節閥,氣動液氮專用調節閥
