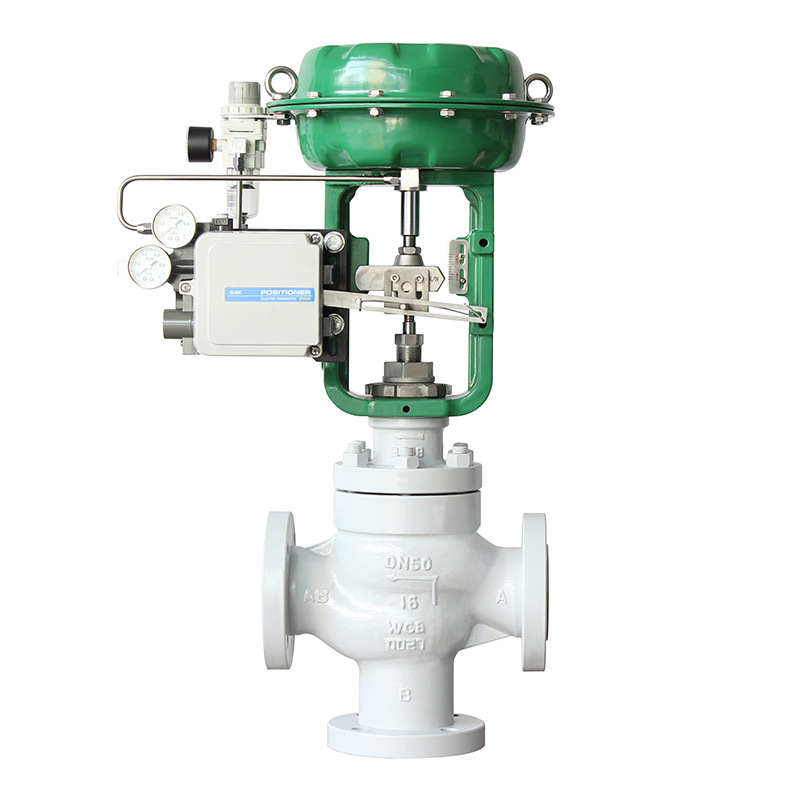

點擊放大ZJHH氣動三通調節閥|ZJHF氣動三通分流調節閥|氣動三通合流調節閥圖片

ZJHHZJHH氣動三通調節閥|ZJHF氣動三通分流調節閥|氣動三通合流調節閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZJHH氣動三通調節閥|ZJHF氣動三通分流調節閥|氣動三通合流調節閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。

型號:ZJHH

本文內容主要講述ZJHH氣動三通調節閥|ZJHF氣動三通分流調節閥|氣動三通合流調節閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息!

  • ZJHH氣動三通調節閥|ZJHF氣動三通分流調節閥|氣動三通合流調節閥產品介紹

    氣動薄膜三通調節閥 產品概述

     ZJHF(H)氣動薄膜三通調節閥是由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。
    氣動薄膜三通調節閥配用電氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于精準控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。
    氣動薄膜三通調節閥閥芯結構采用圓筒薄壁窗口,并采用閥芯側面導向。閥體為三通結構,即一進兩出(氣動三通分流調節閥),兩進一出(氣動三通分流調節閥),從而達到流體混合升溫或降溫,或流體不等量分流,滿足不同工礦的使用要求。
    氣動薄膜三通調節閥閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精準和維修方便等優點。
    氣動薄膜三通調節閥應用于比例調節或旁路調節,尤其適用于石油工業熱交換器的流體溫度控制系統的調節,一臺三通閥可代替兩臺單座閥或雙座閥使用,占據空間體積小,節省安裝管道及費用。

    氣動薄膜三通調節閥 技術參數

    公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量系數(KV) 分流閥 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
    合流閥 - - - - - - 85 135 210 340 535 800 1360
    允許壓差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
    公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
    配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    額定行程 16 25 40 60 100
    閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
    壓蓋形式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
    閥芯形式 雙導向型套筒式閥芯
    流量特性 直線性、等百分比

    氣動薄膜三通調節閥 執行機構

    配置執行器類別 ZHA/B多彈簧簿膜執行機構
    執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    有效面積(cm2) 350 350 560 900 1400
    行程 10、16 24 40 40、60 100
    彈簧范圍(KPa) 20~100(標準)、20-60、60-100、40-200、80-240
    膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
    供氣壓力 140~400KPa
    氣源接口 RC1/4"
    環境溫度 -30~+70℃
    可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
    作用形式 氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

    氣動薄膜三通調節閥 性能指標

    項目 不帶定位器 帶定位器
    基本誤差% ±5.0 ±1.0
    回差% 3.0 1.0
    死區% 3.0 0.4
    始終點偏差% 氣開 始點 ±2.5 ±1.0
    始點 ±5.0 ±1.0
    氣關 始點 ±5.0 ±1.0
    終點 ±2.5 ±1.0
    額定行程偏差% 2.5
    泄露量L/h 0.01%×閥額定容量
    可調范圍R 30:1

    氣動薄膜三通調節閥 零件材料

    1 下閥體 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
    2 墊片 PTFE金屬石墨墊片
    3 閥座 304 304 316 316L
    4 閥體 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
    5 閥芯組件 304 304 316 316L
    6 密封中墊 304 304 316 316L
    7 導向套 304 304 316 316L
    8 閥蓋 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
    9 填料 PTFE/柔性石墨
    10 填料壓蓋 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)

    氣動薄膜三通調節閥 產品選型

    (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
    (2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
    盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
