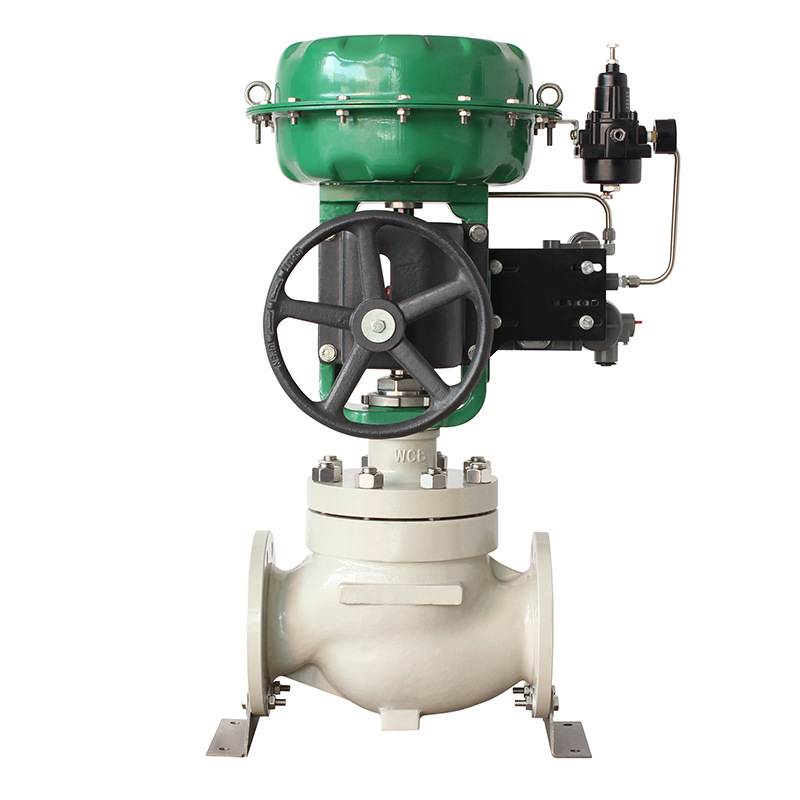

點擊放大ZJHM氣動薄膜套筒調節閥|氣動平衡式調節閥|氣動套筒閥圖片

ZJHMZJHM氣動薄膜套筒調節閥|氣動平衡式調節閥|氣動套筒閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZJHM氣動薄膜套筒調節閥|氣動平衡式調節閥|氣動套筒閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。

型號:ZJHM

本文內容主要講述ZJHM氣動薄膜套筒調節閥|氣動平衡式調節閥|氣動套筒閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息!

  • ZJHM氣動薄膜套筒調節閥|氣動平衡式調節閥|氣動套筒閥產品介紹

    ZJHM氣動薄膜套筒調節閥概述

     ZJHM氣動薄膜套筒調節閥是采用雙層密封結構,由多彈簧氣動薄膜執行機構和低流阻精小型套筒調節閥閥體組成,多彈簧執行機構高度低、重量輕、裝備簡便。精小型閥體流道呈S流線型。
    氣動薄膜套筒調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精準、維護方便等優點,可用于苛刻的工作條件。
    氣動薄膜套筒調節閥特別適用于泄露量要求不高、閥前后壓差較大的場合。氣動套筒調節閥主要特點如下:
    (1)采用平衡型雙密封閥芯,不平衡力下,允許壓差大,操作穩定。
    (2)閥芯導向面大,可改善由渦流和沖擊引起的振蕩。
    (3)比普通的單、雙座調節閥噪聲降低10dB左右。
    (4)結構簡單,裝拆維修方便。

    氣動薄膜套筒調節閥 技術參數

    公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量系數(KV) 直線 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
    等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
    允許壓差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
    公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
    額定行程 16 25 40 60 100
    配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
    壓蓋形式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
    閥芯形式 平衡式閥芯(套筒導向)
    流量特性 直線性、等百分比

    氣動薄膜套筒調節閥 執行機構

    配置執行器類別 ZHA/B多彈簧簿膜執行機構
    執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    有效面積(cm2) 350 350 560 900 1400
    行程 10、16 24 40 40、60 100
    彈簧范圍(KPa) 20~100(標準)、20-60、60-100、40-200、80-240
    膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
    供氣壓力 140~400KPa
    氣源接口 RC1/4"
    環境溫度 -30~+70℃
    可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
    作用形式 氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

    氣動薄膜套筒調節閥 性能指標

    項目 不帶定位器 帶定位器
    基本誤差% ±5.0 ±1.0
    回差% 3.0 1.0
    死區% 3.0 0.4
    始終點偏差% 氣開 始點 ±2.5 ±1.0
    始點 ±5.0 ±1.0
    氣關 始點 ±5.0 ±1.0
    終點 ±2.5 ±1.0
    額定行程偏差% 2.5
    泄露量L/h 0.01%×閥額定容量
    可調范圍R 30:1

    氣動薄膜套筒調節閥 零件材料

    序號 零件名稱 零件材料
    1 閥體 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
    2 墊片 PTFE、金屬石墨纏繞墊片
    3 套筒 304 304 316 316L
    4 閥芯 304 304 316 316L
    5 中墊 PTFE、金屬石墨纏繞墊片
    6 閥蓋 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
    7 閥桿 304 304 316 316L
    8 填料 PTFE、柔性石墨
    9 壓蓋 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)

    氣動薄膜套筒調節閥 產品選型

    (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
    (2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
    盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
