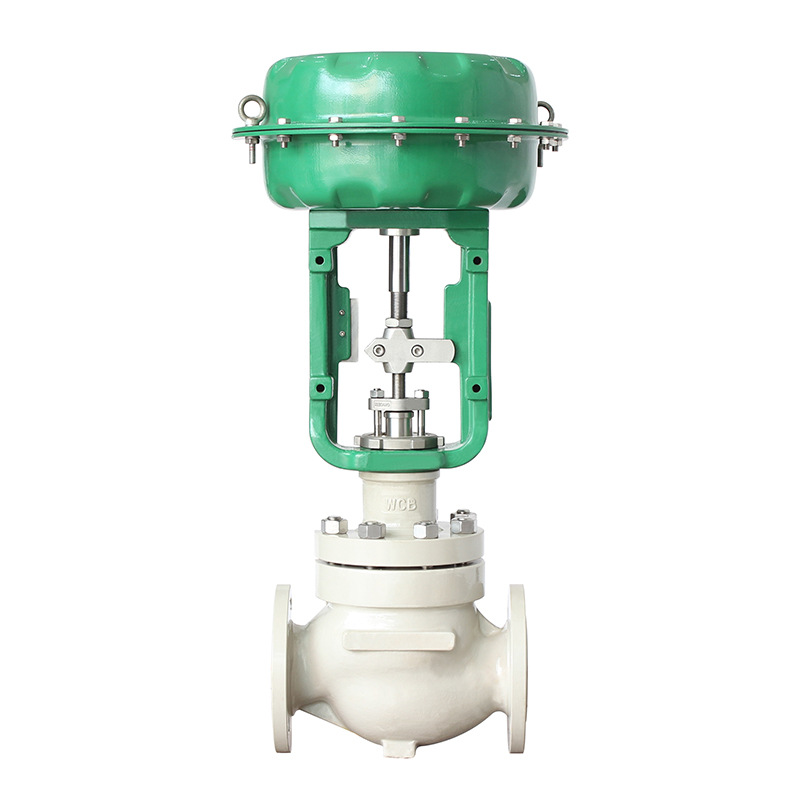

點擊放大ZJHL氣動薄膜籠式調節閥|氣動籠式單座調節閥圖片

ZJHLZJHL氣動薄膜籠式調節閥|氣動籠式單座調節閥

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZJHL氣動薄膜籠式調節閥|氣動籠式單座調節閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。

型號:ZJHL

本文內容主要講述ZJHL氣動薄膜籠式調節閥|氣動籠式單座調節閥產品性能參數、產品零部件材料、產品外形及結構尺寸、產品外形及結構尺寸示意圖等信息!

  • ZJHL氣動薄膜籠式調節閥|氣動籠式單座調節閥產品介紹

    ZJHL氣動薄膜籠式調節閥概述

    ZJHL氣動薄膜籠式調節閥屬于頂導向型低噪音調節閥,由多彈簧氣動執行器及低流阻籠式調節閥閥體組成。多彈簧執行機構高度低、重量輕、裝備簡便。閥內件采用單座導向型閥芯,
    氣動薄膜籠式調節閥主要利用流體的壓力實現閥芯快速動作,操作力小,密封型式采用單座密封,流量特性曲線精度高。
    氣動籠式調節閥閥體流道呈S流線型,具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精準、維護方便等優點,可用于苛刻的工作條件。
    氣動薄膜籠式調節閥動態穩定性好、噪音低、防空化,適宜控制各種溫度的高壓差流體。氣動薄膜籠式調節閥主要適用于允許泄露量非常小、閥前后壓差較大的場合。

    氣動薄膜籠式調節閥 主要技術參數

    公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量系數(KV) 直線性 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
    等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
    允許壓差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
    公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
    額定行程 16 25 40 60 100
    配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
    壓蓋形式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
    閥芯形式 籠式單座柱塞閥芯、籠式套筒雙導向閥芯
    流量特性 直線性、等百分比

    氣動薄膜籠式調節閥 執行器技術參數

    配置執行器類別 ZHA/B多彈簧簿膜執行機構
    執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    有效面積(cm2) 350 350 560 900 1400
    行程 10、16 24 40 40、60 100
    彈簧范圍(KPa) 20~100(標準)、20-60、60-100、40-200、80-240
    膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
    供氣壓力 140~400KPa
    氣源接口 RC1/4"
    環境溫度 -30~+70℃
    可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
    作用形式 氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

    氣動薄膜籠式調節閥 主要零件材料

    1 閥體 WCB 304 316 316L
    2 墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片
    3

    閥座 / 閥籠

    304 304 316 316L
    4 閥芯 304 304 316 316L
    5 導向套/并帽 304 304 316 316L
    6 中墊 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片
    7 閥蓋 WCB 304 316 316L
    8 閥桿 304 304 316 316L
    9 金屬墊 304 304 316 316L
    10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
    11 螺栓 25 不銹鋼 不銹鋼 不銹鋼
    12 填料壓蓋 WCB 304 316 316L

    氣動薄膜籠式調節閥 主要性能指標

    項目 不帶定位器 帶定位器
    基本誤差% ±5.0 ±1.0
    回差% 3.0 1.0
    死區% 3.0 0.4
    始終點偏差% 氣開 始點 ±2.5 ±1.0
    始點 ±5.0 ±1.0
    氣關 始點 ±5.0 ±1.0
    終點 ±2.5 ±1.0
    額定行程偏差% 2.5
    泄露量L/h 0.01%×閥額定容量
    可調范圍R 30:1

    氣動薄膜籠式調節閥 產品選型

    (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
    (2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
    盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!



    相關名稱:氣動薄膜籠式調節閥,氣動籠式單座調節閥
