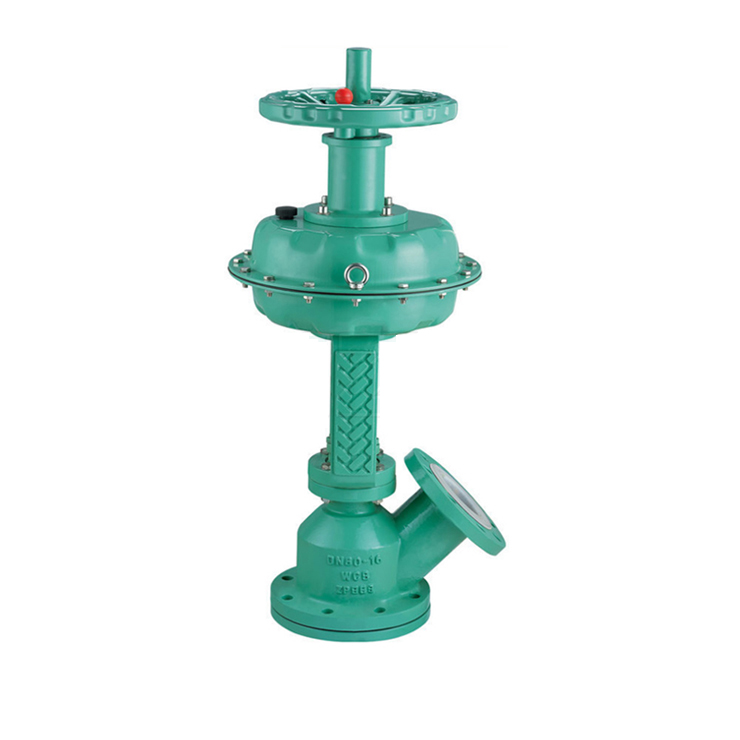

ZHYO氣動罐底調節閥是一種特殊結構型式的單座調節閥，閥體成Y形，閥體流路流暢，流量大，壓降損失小，閥座泄漏量符合ANSIBIG.104標準，氣動罐底調節閥配用ZHA/B多彈式薄膜執行機構，基結構緊湊；輸出力大。氣動罐底調節閥更適宜控制容易沉積或含有顆粒的流體。
氣動罐底調節閥 主要技術參數
|
公稱通徑 DN(mm) |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
|
閥座直徑 dN(mm) |
40 |
50 |
80 |
80 |
100 |
150 |
200 |
|
額定流量系數Kv |
14 |
35 |
55 |
95 |
135 |
220 |
720 |
|
額定行程 |
25 |
40 |
50 |
75 |
|
信號范圍Pr(KPa) |
20～100、40～200、80～240、段幅：20～60、60～100 |
|
氣源壓力Ps(MPa) |
0.14～0.4 |
|
固有流量特性 |
快開式 |
|
允許泄漏量 |
硬閥座：10-4×閥額定容量、軟閥座：10-7×閥額定容量 |
|
公稱壓力PN(MPa) |
1.6、4.0、6.4 |
氣動罐底調節閥 主要零件材料
|
閥 體 |
ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2 |
|
閥 芯 |
0Cr18Ni12Mo2、司鈦萊合金堆焊 |
|
閥 座 |
聚四氟乙烯 |
|
閥桿、推桿 |
2Cr13、1Cr18Ni9Ti |
|
波紋膜片 |
丁腈橡膠夾增強滌綸織物 |
|
膜 蓋 |
A3 |
|
彈 簧 |
60Si2Mn |
|
填 料 |
聚四氟乙烯、柔性石墨、不銹鋼波紋管 |
|
墊 片 |
橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片 |
相關名稱：氣動罐底調節閥,ZHYQ氣動罐底放料閥
